ARE4H5E 18/30kV 1x120 SR/0,2
Nexans ref. 10544047
- Packaging: m
- Conductor cross-section: 120 mm²
- Conductor diameter: 13.1 mm
- Minimum insulation thickness: 6.4 mm
- Nominal outer sheath thickness: 2.1 mm
- Nominal outer diameter: 35.4 mm
ARE4H5E 18/30kV 1x150 SR/0,2
Nexans ref. 10567887
- Packaging: m
- Conductor cross-section: 150 mm²
- Conductor diameter: 14.3 mm
- Minimum insulation thickness: 6.2 mm
- Nominal outer sheath thickness: 2.1 mm
- Nominal outer diameter: 36.2 mm
ARE4H5E 18/30kV 1x185 SR/0,2
Nexans ref. 10512204
- Packaging: m
- Conductor cross-section: 185 mm²
- Conductor diameter: 16.0 mm
- Minimum insulation thickness: 6.0 mm
- Nominal outer sheath thickness: 2.1 mm
- Nominal outer diameter: 37.6 mm
ARE4H5E 18/30kV 1x240 SR/0,2
Nexans ref. 10506027
- Packaging: m
- Conductor cross-section: 240 mm²
- Conductor diameter: 18.5 mm
- Minimum insulation thickness: 5.8 mm
- Nominal outer sheath thickness: 2.2 mm
- Nominal outer diameter: 40.0 mm
ARE4H5E 18/30kV 1x300 SR/0,2
Nexans ref. 10547468
- Packaging: m
- Conductor cross-section: 300 mm²
- Conductor diameter: 20.7 mm
- Minimum insulation thickness: 5.9 mm
- Nominal outer sheath thickness: 2.3 mm
- Nominal outer diameter: 42.6 mm
ARE4H5E 18/30kV 1x400 SR/0,2
Nexans ref. 10544048
- Packaging: m
- Conductor cross-section: 400 mm²
- Conductor diameter: 23.5 mm
- Minimum insulation thickness: 6.0 mm
- Nominal outer sheath thickness: 2.4 mm
- Nominal outer diameter: 46.0 mm
ARE4H5E 18/30kV 1x50 SR/0,2
Nexans ref. -
- Packaging: m
- Conductor cross-section: 50 mm²
- Conductor diameter: 8.2 mm
- Minimum insulation thickness: 7.1 mm
- Nominal outer sheath thickness: 2.0 mm
- Nominal outer diameter: 32.0 mm
ARE4H5E 18/30kV 1x500 SR/0,2
Nexans ref. 10515583
- Packaging: m
- Conductor cross-section: 500 mm²
- Conductor diameter: 26.5 mm
- Minimum insulation thickness: 6.1 mm
- Nominal outer sheath thickness: 2.5 mm
- Nominal outer diameter: 49.8 mm
ARE4H5E 18/30kV 1x630 SR/0,2
Nexans ref. 10512205
- Packaging: m
- Conductor cross-section: 630 mm²
- Conductor diameter: 30.0 mm
- Minimum insulation thickness: 6.2 mm
- Nominal outer sheath thickness: 2.6 mm
- Nominal outer diameter: 53.9 mm
ARE4H5E 18/30kV 1x70 SR/0,2
Nexans ref. 10514335
- Packaging: m
- Conductor cross-section: 70 mm²
- Conductor diameter: 9.8 mm
- Minimum insulation thickness: 7.1 mm
- Nominal outer sheath thickness: 2.0 mm
- Nominal outer diameter: 33.2 mm
ARE4H5E 18/30kV 1x800 SR/0,2
Nexans ref. 10565014
- Packaging: m
- Conductor cross-section: 800 mm²
- Conductor diameter: 34.2 mm
- Minimum insulation thickness: 6.3 mm
- Nominal outer sheath thickness: 2.7 mm
- Nominal outer diameter: 58.7 mm
ARE4H5E 18/30kV 1x95 SR/0,2
Nexans ref. 10512203
- Packaging: m
- Conductor cross-section: 95 mm²
- Conductor diameter: 11.5 mm
- Minimum insulation thickness: 6.6 mm
- Nominal outer sheath thickness: 2.0 mm
- Nominal outer diameter: 33.9 mm
Description
Description
Standards
-
InternationalHD 620; IEC 60502-2

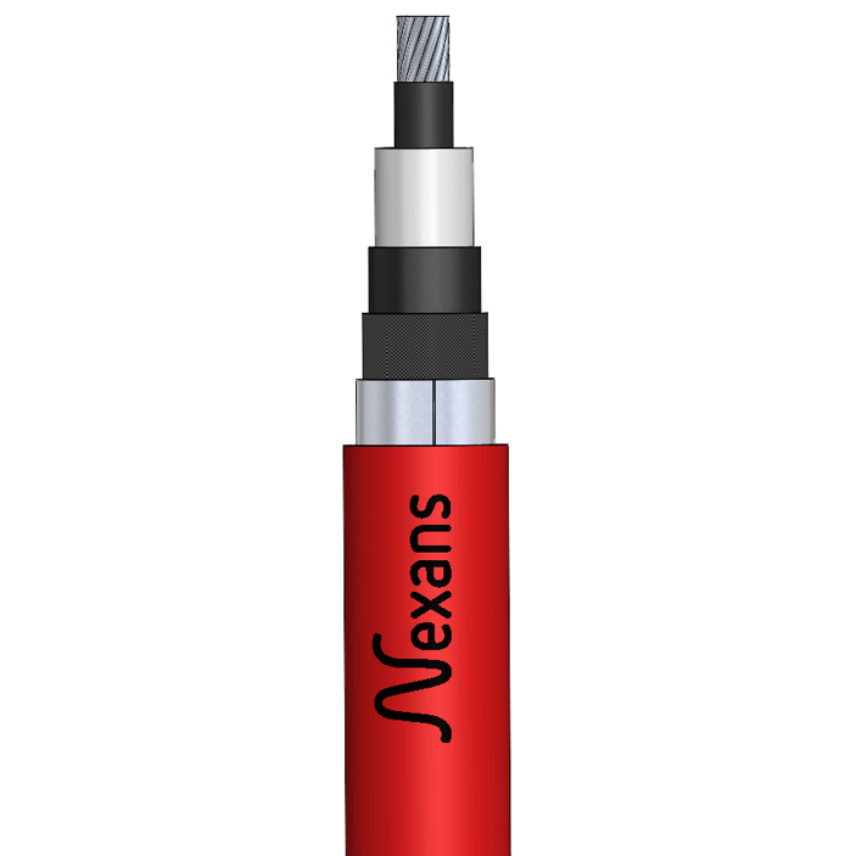

Single core cable with aluminium conductor, reduced thickness cross-linked polyethylene (XLPE) insulation, aluminium tape screen, polyethylene (PE) based outer sheath. Longitudinal and radial watertightness.
Application:
Suitable for fixed installation indoor or outdoor laying in air or directly / indirectly buried, also in wet location.
Construction:
- Conductor: stranded, compacted, round aluminium – Cl. 2 (IEC 60228)
- Conductor screen: extruded semiconducting compound
- Insulation: extruded cross-linked polyethylene compound (XLPE)
- Insulation screen: extruded semiconducting compound – fully bonded
- Longitudinal watertightness: semiconducting water blocking tape
- Screen and radial watertightness: aluminium tape longitudinally applied (Nominal thickness: 0,2 mm)
- Outer sheath: extruded Polyethylene compound - Colour: red
Functional characteristics:
- Rated voltages U0/U: 18/30 kV
- Max. operating temperature of conductor: 90°C
- Max. short circuit temperature of conductor: 250°C (max 5s)
- Max. short circuit temperature of screen: 150°C
- Min. installation temperature: -25°C
- Max. tensile strength on the conductor during installation: 50 N/mm2
- Min. bending radius during installation: 14 Dcable
Characteristics
Characteristics
Construction characteristics
Construction characteristics
Conductor material
Aluminum
Conductor shape
Round, stranded and compacted
Conductor flexibility
Class 2 acc. to IEC 60228
Material of the inner semi-conductor
Extruded semiconducting compound
Insulation
Extruded XLPE compound
Material of the external semi-conductor
Extruded semiconducting compound - fully bonded
Material used for longitudinal water tightness
Semiconducting swellable tape
Screen
Aluminum Tape-Radial water tightness
Outer sheath
Extruded PE compound
Sheath colour
Red
Dimensional characteristics
Dimensional characteristics
Number of phases
1
Screen thickness
200 µm
Electrical characteristics
Electrical characteristics
Rated Voltage Uo/U (Um)
18 / 30 (36) kV
