ARE4H5E 12/20kV SR/0,2 / Fca
ARE4H5E 12/20kV SR/0,2 / Fca
Cables compliant with the requirements of the Construction Products Regulation “CPR (EU) n° 305/2011”
Read moreARE4H5E 12/20kV SR/0,2 1x120
Nexans ref. 10579683
- Conductor cross-section: 120 mm²
- Conductor diameter: 13.1 mm
- Minimum insulation thickness: 4.3 mm
- Nominal outer sheath thickness: 1.9 mm
- Nominal outer diameter: 30.7 mm
ARE4H5E 12/20kV SR/0,2 1x150
Nexans ref. 10579684
- Conductor cross-section: 150 mm²
- Conductor diameter: 14.3 mm
- Minimum insulation thickness: 4.3 mm
- Nominal outer sheath thickness: 1.9 mm
- Nominal outer diameter: 31.9 mm
ARE4H5E 12/20kV SR/0,2 1x185
Nexans ref.
- Conductor cross-section: 185 mm²
- Conductor diameter: 16.0 mm
- Minimum insulation thickness: 4.3 mm
- Nominal outer sheath thickness: 2.0 mm
- Nominal outer diameter: 33.8 mm
ARE4H5E 12/20kV SR/0,2 1x240
Nexans ref. 10581485
- Conductor cross-section: 240 mm²
- Conductor diameter: 18.5 mm
- Minimum insulation thickness: 4.3 mm
- Nominal outer sheath thickness: 2.1 mm
- Nominal outer diameter: 36.6 mm
ARE4H5E 12/20kV SR/0,2 1x300
Nexans ref.
- Conductor cross-section: 300 mm²
- Conductor diameter: 20.7 mm
- Minimum insulation thickness: 4.4 mm
- Nominal outer sheath thickness: 2.2 mm
- Nominal outer diameter: 39.4 mm
ARE4H5E 12/20kV SR/0,2 1x35
Nexans ref.
- Conductor cross-section: 35 mm²
- Conductor diameter: 7.0 mm
- Minimum insulation thickness: 4.85 mm
- Nominal outer sheath thickness: 1.8 mm
- Nominal outer diameter: 25.5 mm
ARE4H5E 12/20kV SR/0,2 1x400
Nexans ref.
- Conductor cross-section: 400 mm²
- Conductor diameter: 23.5 mm
- Minimum insulation thickness: 4.4 mm
- Nominal outer sheath thickness: 2.3 mm
- Nominal outer diameter: 42.4 mm
ARE4H5E 12/20kV SR/0,2 1x50
Nexans ref.
- Conductor cross-section: 50 mm²
- Conductor diameter: 8.2 mm
- Minimum insulation thickness: 4.85 mm
- Nominal outer sheath thickness: 1.8 mm
- Nominal outer diameter: 26.8 mm
ARE4H5E 12/20kV SR/0,2 1x500
Nexans ref.
- Conductor cross-section: 500 mm²
- Conductor diameter: 26.5 mm
- Minimum insulation thickness: 4.5 mm
- Nominal outer sheath thickness: 2.4 mm
- Nominal outer diameter: 46.3 mm
ARE4H5E 12/20kV SR/0,2 1x630
Nexans ref.
- Conductor cross-section: 630 mm²
- Conductor diameter: 30.0 mm
- Minimum insulation thickness: 4.6 mm
- Nominal outer sheath thickness: 2.5 mm
- Nominal outer diameter: 50.3 mm
ARE4H5E 12/20kV SR/0,2 1x70
Nexans ref. 10580527
- Conductor cross-section: 70 mm²
- Conductor diameter: 9.8 mm
- Minimum insulation thickness: 4.7 mm
- Nominal outer sheath thickness: 1.8 mm
- Nominal outer diameter: 27.8 mm
ARE4H5E 12/20kV SR/0,2 1x95
Nexans ref.
- Conductor cross-section: 95 mm²
- Conductor diameter: 11.5 mm
- Minimum insulation thickness: 4.5 mm
- Nominal outer sheath thickness: 1.9 mm
- Nominal outer diameter: 29.4 mm
Description
Description
Standards
-
InternationalHD 620; IEC 60502-2

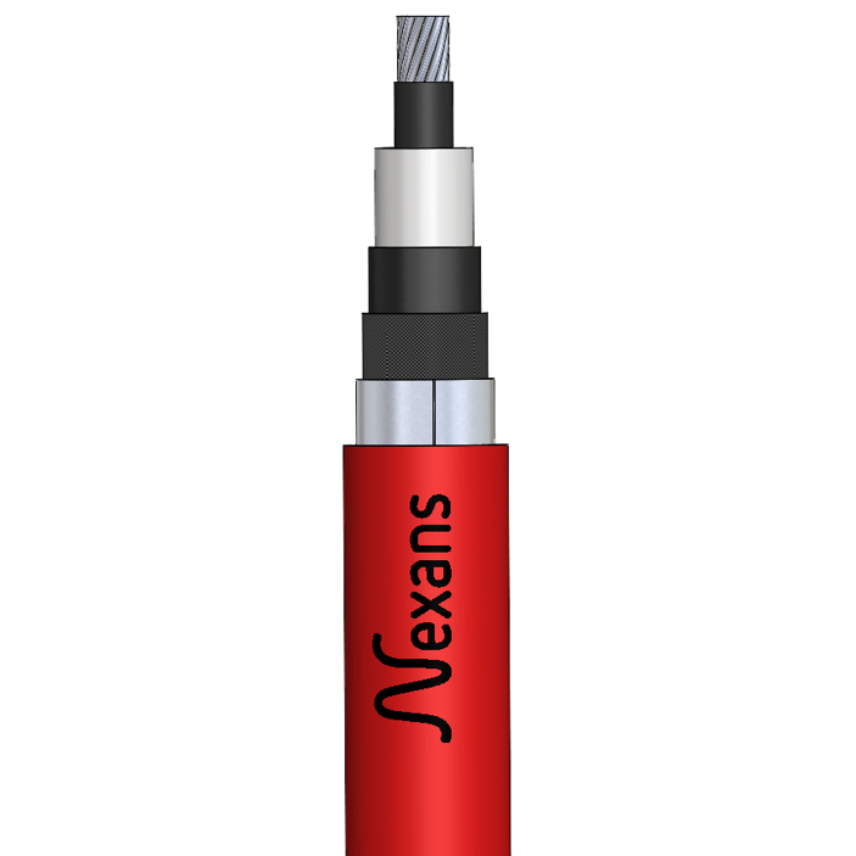

Single core cable with aluminium conductor, reduced thickness cross-linked polyethylene (XLPE) insulation, aluminium tape screen, polyethylene (PE) based outer sheath. Longitudinal and radial watertightness.
Cables compliant with the requirements of the Construction Products Regulation “CPR (EU) n° 305/2011”
Fire performance class: Fca
Application:
Suitable for fixed installation indoor or outdoor laying in air or directly / indirectly buried, also in wet location.
Construction:
- Conductor: stranded, compacted, round aluminium – Cl. 2 (IEC 60228)
- Conductor screen: extruded semiconducting compound
- Insulation: extruded cross-linked polyethylene compound (XLPE)
- Insulation screen: extruded semiconducting compound – fully bonded
- Longitudinal watertightness: semiconducting water blocking tape
- Screen and radial watertightness: aluminium tape longitudinally applied (Nominal thickness: 0,2 mm)
- Outer sheath: extruded Polyethylene compound - Colour: red
Functional characteristics:
- Rated voltages U0/U: 12/20 kV
- Max. operating temperature of conductor: 90°C
- Max. short circuit temperature of conductor: 250°C (max 5s)
- Max. short circuit temperature of screen: 150°C
- Min. installation temperature: -25°C
- Max. tensile strength on the conductor during installation: 50 N/mm2
- Min. bending radius during installation: 14 Dcable
