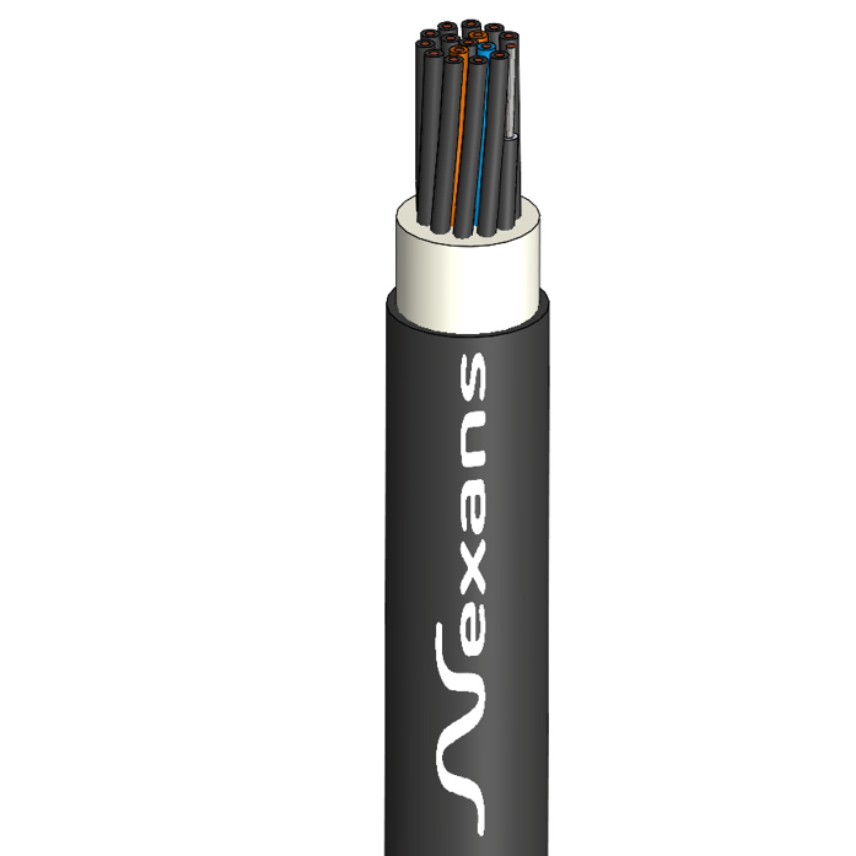

(U)RG7OG7K 450/750V

Cavi multipolari con conduttore in rame stagnato, isolamento in HEPR, guaina esterna in mescola elastomerica.

Applicazioni:

Utilizzati nei circuiti esterni degli impianti di segnalamento e sicurezza situati sia presso le linee ferroviarie, sia presso le stazioni.

Adatti per posa fissa.

Costruzione:

• Conduttore: filo unico di rame stagnato – Cl. 1 (CEI EN 60228) (fino a 6 mm²);
• corda rotonda, rigida, compatta di rame stagnato – Cl. 2 (CEI EN 60228) (oltre i 6 mm²).
• Isolamento: mescola reticolata di qualità G7.
• Guaina interna: mescola reticolata di qualità G7.
• Guaina esterna: mescola reticolata di qualità Ky. Colore: nero.

Identificazione delle anime:

Due conduttori:

• marrone - nero

Tre conduttori:

• marrone - blu - nero

Quattro conduttori:

• marrone - blu - nero - nero

Otto conduttori:

• marrone - blu - nero (6)

Sedici conduttori:

• marrone (2) - blu - nero (13)

Caratteristiche funzionali:

• Tensione nominale U₀/U: 450/750 V
• Temperatura max. di esercizio del conduttore: 90°C
• Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
• Temperatura min. di posa: -25°C
• Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm²
• Raggio min. di curvatura durante l’installazione: 6 D_cavo
