ARP1H5E(X) 12/20kV INRETE / Eca
ARP1H5E(X) 12/20kV INRETE / Eca
Cavi conformi ai requisiti previsti dal Regolamento Prodotti da Costruzione “CPR (EU) n° 305/2011”
Leggi di piùDescrizione
Descrizione
Norme
-
NazionaleCEI 20-86

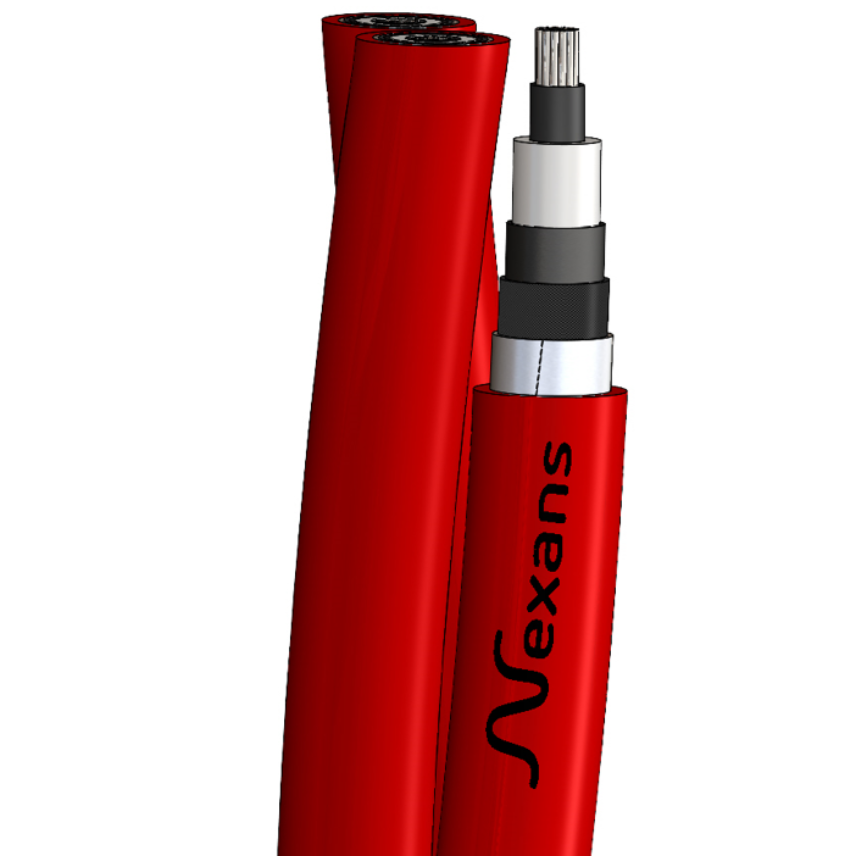

Tre cavi unipolari riuniti a spirale visibile, con conduttore in alluminio, isolamento termoplastico (HPTE), schermo a nastro di alluminio, guaina in PE. Cavo dotato di barriera radiale e longitudinale all’acqua.
Cavi conformi ai requisiti previsti dal Regolamento Prodotti da Costruzione “CPR (EU) n° 305/2011”
Classe di reazione al fuoco: Eca
Applicazioni:
Cavo adatto per posa fissa, in interno o esterno, in aria o indirettamente interrato, anche in ambiente umido.
Costruzione:
- Conduttore: corda rotonda, rigida, compatta di alluminio – Cl. 2 (CEI EN 60228)
- Semiconduttore interno: mescola semiconduttiva estrusa
- Isolamento: elastomero termoplastico in polipropilene ad alte prestazioni (HPTE) - Tipo: P1
- Semiconduttore esterno: mescola semiconduttiva estrusa – pelabile a freddo
- Barriera longitudinale: nastro semiconduttivo “water blocking”
- Schermo e barriera radiale: nastro di alluminio con applicazione longitudinale (spessore nominale: 0,3 mm)
- Guaina: mescola di Polietilene estruso - Colore: rosso.
Caratteristiche funzionali:
- Tensione nominale U0/U: 12/20 kV
- Temperatura max. di esercizio del conduttore: 90°C
- Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
- Temperatura max. di cortocircuito dello schermo: 150°C
- Temperatura min. di posa: -25°C
- Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm2
- Raggio min. di curvatura durante l’installazione: 21Dfase
Caratteristiche
Caratteristiche
Caratteristiche di costruzione
Caratteristiche di costruzione
Materiale del conduttore
Alluminio
Forma del conduttore
Rotonda rigida e compatta
Flessibilità del conduttore
Classe 2 acc. to IEC 60228
Materiale del semi-conduttore interno
Mescola semiconduttiva estrusa
Isolamento
Elastomero termoplastico estruso - P1 type
Materiale del semi-conduttore esterno
Mescola semicond. estrusa–Pelabile a freddo
Barriera longitudinale
Nastro semiconduttivo Water - Blocking
Schermo
Nastro Alluminio-Barriera radiale all'acqua
Guaina esterna
Mescola di PE estrusa
Colore guaina esterna
Rosso
Caratteristiche dimensionali
Caratteristiche dimensionali
Sezione del conduttore
- mm²
Numero di fasi
-
Diametro del conduttore
- mm
Spessore minimo dell'isolante
- mm
Sezione schermo
- mm²
Spessore schermo
- µm
Spessore della guaina
- mm
Diametro delle fasi
- mm
Nominal overall diameter of triplex
- mm
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
12 / 20 (24) kV
