ARE4H5EX 12/20kV SK1 (SHOCK PROOF 1)

Descrizione

Descrizione

Norme

  • Internazionale
    HD 620; IEC 60502-2
  • Nazionale
    CEI 20-68

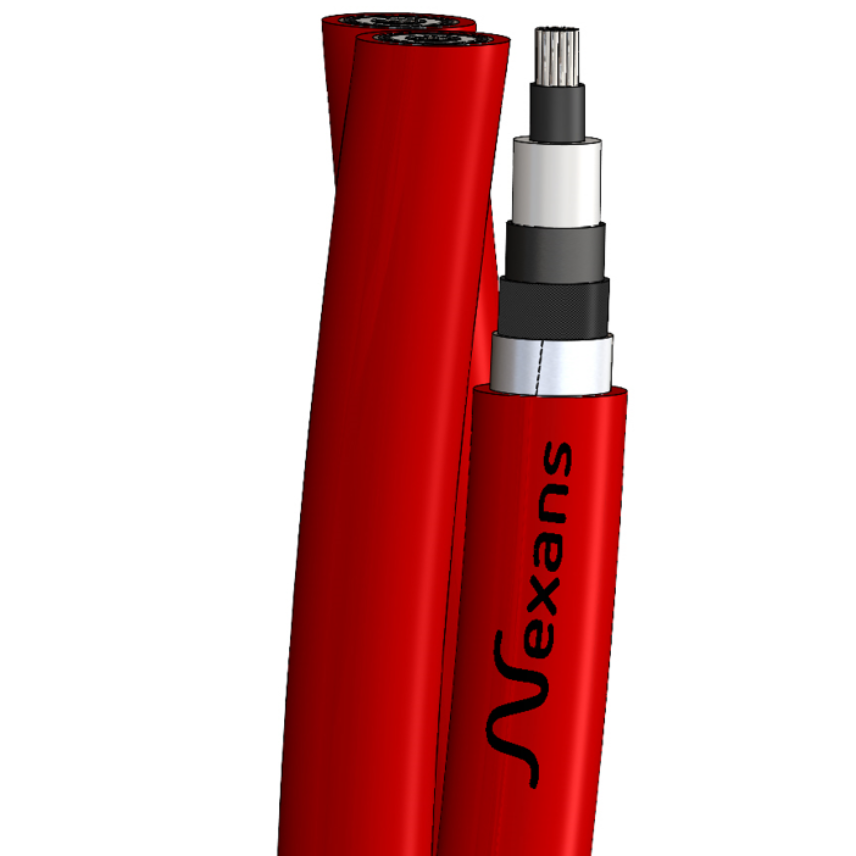

Tre cavi unipolari riuniti a spirale visibile con conduttore in alluminio, isolamento in polietilene reticolato (XLPE) a spessore ridotto, schermo a nastro di alluminio, guaina rinforzata in polietilene (PE). Cavo resistente agli urti, dotato di barriera radiale e longitudinale all’acqua.

Applicazioni:

Cavo adatto per posa fissa, in interno o esterno, in aria o direttamente / indirettamente interrato, anche in ambiente umido. Il cavo “Shock Proof” SK1 ha ottime proprietà di resistenza agli urti. La speciale guaina esterna fornisce eccellente protezione contro l’impatto e lo stress meccanico durante il ciclo di vita del prodotto. Le prestazioni del cavo “Shock Proof” SK1, riguardo la protezione meccanica, sono state valutate in accordo al test di abrasione e impatto incluso nello standard HD 620-10-I3. Questo tipo di cavo può essere direttamente interrato, senza utilizzo di protezioni meccaniche aggiuntive, poiché è comparabile ad un cavo armato.

Costruzione:

  • Conduttore: corda rotonda, rigida, compatta di alluminioCl. 2 (IEC 60228)
  • Semiconduttore interno: mescola semiconduttiva estrusa
  • Isolamento: mescola estrusa di polietilene reticolato  (XLPE)
  • Semiconduttore esterno: mescola semiconduttiva estrusa – non pelabile
  • Barriera longitudinale: nastro semiconduttivo “water blocking”
  • Schermo e barriera radiale: nastro di alluminio con applicazione longitudinale (spessore nominale: 0,2 mm)
  • Guaina: mescola di Polietilene estruso -  Colore: rosso.

Caratteristiche funzionali:

  • Tensione nominale U0/U: 12/20 kV
  • Temperatura max. di esercizio del conduttore: 90°C
  • Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
  • Temperatura max. di cortocircuito dello schermo: 150°C
  • Temperatura min. di posa: -25°C
  • Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm2
  • Raggio min. di curvatura durante l’installazione: 21 Dfase
