ARE4H5EE 18/30kV SK2 (SHOCK PROOF 2)

Prodotti

ARE4H5EE 18/30kV 1x120

Rif. Nexans

  • Imballo: m
  • Sezione del conduttore del cavo: 120 mm²
  • Diametro nominale del conduttore del cavo: 13,1 mm
  • Spessore minimo dell'isolante: 6,4 mm
  • Diametro esterno nominale del cavo: 40,6 mm



ARE4H5EE 18/30kV 1x150

Rif. Nexans 10541200

  • Imballo: m
  • Sezione del conduttore del cavo: 150 mm²
  • Diametro nominale del conduttore del cavo: 14,3 mm
  • Spessore minimo dell'isolante: 6,2 mm
  • Diametro esterno nominale del cavo: 41,5 mm



ARE4H5EE 18/30kV 1x185

Rif. Nexans 10540849

  • Imballo: m
  • Sezione del conduttore del cavo: 185 mm²
  • Diametro nominale del conduttore del cavo: 16,0 mm
  • Spessore minimo dell'isolante: 6,0 mm
  • Diametro esterno nominale del cavo: 42,8 mm



ARE4H5EE 18/30kV 1x240

Rif. Nexans 10544978

  • Imballo: m
  • Sezione del conduttore del cavo: 240 mm²
  • Diametro nominale del conduttore del cavo: 18,5 mm
  • Spessore minimo dell'isolante: 5,8 mm
  • Diametro esterno nominale del cavo: 45,0 mm



ARE4H5EE 18/30kV 1x300

Rif. Nexans 10545009

  • Imballo: m
  • Sezione del conduttore del cavo: 300 mm²
  • Diametro nominale del conduttore del cavo: 20,7 mm
  • Spessore minimo dell'isolante: 5,9 mm
  • Diametro esterno nominale del cavo: 47,6 mm



ARE4H5EE 18/30kV 1x400

Rif. Nexans 10540880

  • Imballo: m
  • Sezione del conduttore del cavo: 400 mm²
  • Diametro nominale del conduttore del cavo: 23,5 mm
  • Spessore minimo dell'isolante: 6,0 mm
  • Diametro esterno nominale del cavo: 50,7 mm



ARE4H5EE 18/30kV 1x50

Rif. Nexans

  • Imballo: m
  • Sezione del conduttore del cavo: 50 mm²
  • Diametro nominale del conduttore del cavo: 8,2 mm
  • Spessore minimo dell'isolante: 7,1 mm
  • Diametro esterno nominale del cavo: 37,5 mm



ARE4H5EE 18/30kV 1x500

Rif. Nexans 10540881

  • Imballo: m
  • Sezione del conduttore del cavo: 500 mm²
  • Diametro nominale del conduttore del cavo: 26,5 mm
  • Spessore minimo dell'isolante: 6,1 mm
  • Diametro esterno nominale del cavo: 54,4 mm



ARE4H5EE 18/30kV 1x630

Rif. Nexans 10549363

  • Imballo: m
  • Sezione del conduttore del cavo: 630 mm²
  • Diametro nominale del conduttore del cavo: 30,0 mm
  • Spessore minimo dell'isolante: 6,2 mm
  • Diametro esterno nominale del cavo: 58,3 mm



ARE4H5EE 18/30kV 1x70

Rif. Nexans

  • Imballo: m
  • Sezione del conduttore del cavo: 70 mm²
  • Diametro nominale del conduttore del cavo: 9,8 mm
  • Spessore minimo dell'isolante: 7,1 mm
  • Diametro esterno nominale del cavo: 38,6 mm



ARE4H5EE 18/30kV 1x95

Rif. Nexans 10557490

  • Imballo: m
  • Sezione del conduttore del cavo: 95 mm²
  • Diametro nominale del conduttore del cavo: 11,5 mm
  • Spessore minimo dell'isolante: 6,6 mm
  • Diametro esterno nominale del cavo: 39,4 mm



Descrizione

Descrizione

Norme

  • Internazionale
    HD 620; IEC 60502-2
  • Nazionale
    CEI 20-68

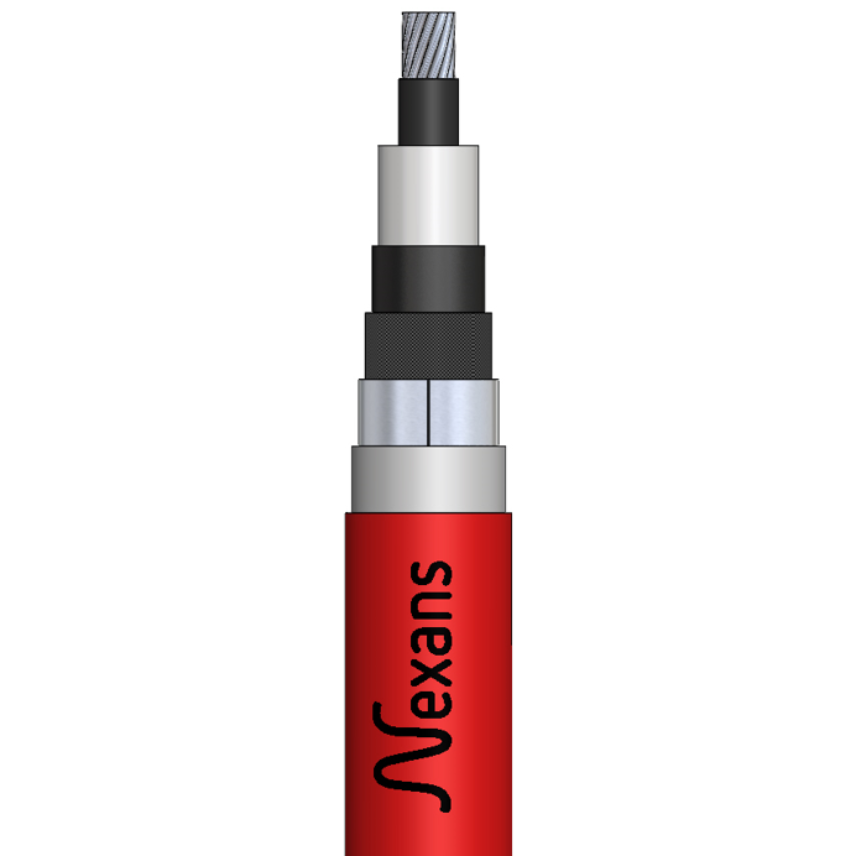

Cavo unipolare con conduttore in alluminio, isolamento in polietilene reticolato (XLPE) a spessore ridotto, schermo a nastro di alluminio, doppia guaina in polietilene (PE). Cavo resistente agli urti, dotato di barriera radiale e longitudinale all’acqua.

Applicazioni:

Cavo adatto per posa fissa, in interno o esterno, in aria o direttamente / indirettamente interrato, anche in ambiente umido. Il cavo “Shock Proof” SK2 ha ottime proprietà di resistenza agli urti. Le due speciali guaine esterne forniscono eccellente protezione contro l’impatto e lo stress meccanico durante il ciclo di vita del prodotto. Le prestazioni del cavo “Shock Proof” SK2, riguardo la protezione meccanica, sono state valutate in accordo al test di abrasione e impatto incluso nello standard HD 620-10-I3. Questo tipo di cavo può essere direttamente interrato, senza utilizzo di protezioni meccaniche aggiuntive, poiché è comparabile ad un cavo armato.

Costruzione:

  • Conduttore: corda rotonda, rigida, compatta di alluminioCl. 2 (IEC 60228)
  • Semiconduttore interno: mescola semiconduttiva estrusa
  • Isolamento: mescola estrusa di polietilene reticolato  (XLPE)
  • Semiconduttore esterno: mescola semiconduttiva estrusa – non pelabile
  • Barriera longitudinale: nastro semiconduttivo “water blocking”
  • Schermo e barriera radiale: nastro di alluminio con applicazione longitudinale (spessore nominale: 0,2 mm)
  • Prima guaina: mescola di Polietilene estruso -  Colore: naturale.
  • Seconda guaina: mescola di Polietilene estruso -  Colore: rosso.

Caratteristiche funzionali:

  • Tensione nominale U0/U: 18/30 kV
  • Temperatura max. di esercizio del conduttore: 90°C
  • Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
  • Temperatura max. di cortocircuito dello schermo: 150°C
  • Temperatura min. di posa: -25°C
  • Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm2
  • Raggio min. di curvatura durante l’installazione: 14Dcavo

Caratteristiche

Caratteristiche

Caratteristiche costruttive

Caratteristiche costruttive

Materiale del conduttore
Alluminio
Forma del conduttore
Corda rotonda, rigida e compatta
Flessibilità del conduttore
Classe 2 secondo la IEC 60228
Materiale del semi-conduttore interno
Mescola semiconduttiva estrusa
Isolamento
Mescola estrusa di polietilene (XLPE)
Materiale del semi-conduttore esterno
Mescola semicond. estrusa–Non Pelabile
Barriera longitudinale
Nastro semiconduttivo Water - Blocking
Schermo
Nastro Alluminio-Barriera radiale all'acqua
Guaina interna
Mescola di PE estrusa
Colore
Naturale
Guaina esterna
Mescola di PE Estrusa - Resistente agli urti
Colore della guaina esterna
Rosso

Caratteristiche dimensionali

Caratteristiche dimensionali

Numero di fasi
1
Spessore schermo
200 µm
Spessore nominale della guaina interna
2,0 mm
Spessore nominale della guaina esterna
2,0 mm

Caratteristiche elettriche

Caratteristiche elettriche

Tensione nominale Uo/U (Um)
18 / 30 (36) kV
