ARE4H5E 12/20kV SK1 (SHOCK PROOF 1)

Descrizione

Descrizione

Norme

  • Product
    CEI 20-68; HD 620; IEC 60502-2

Descrizione

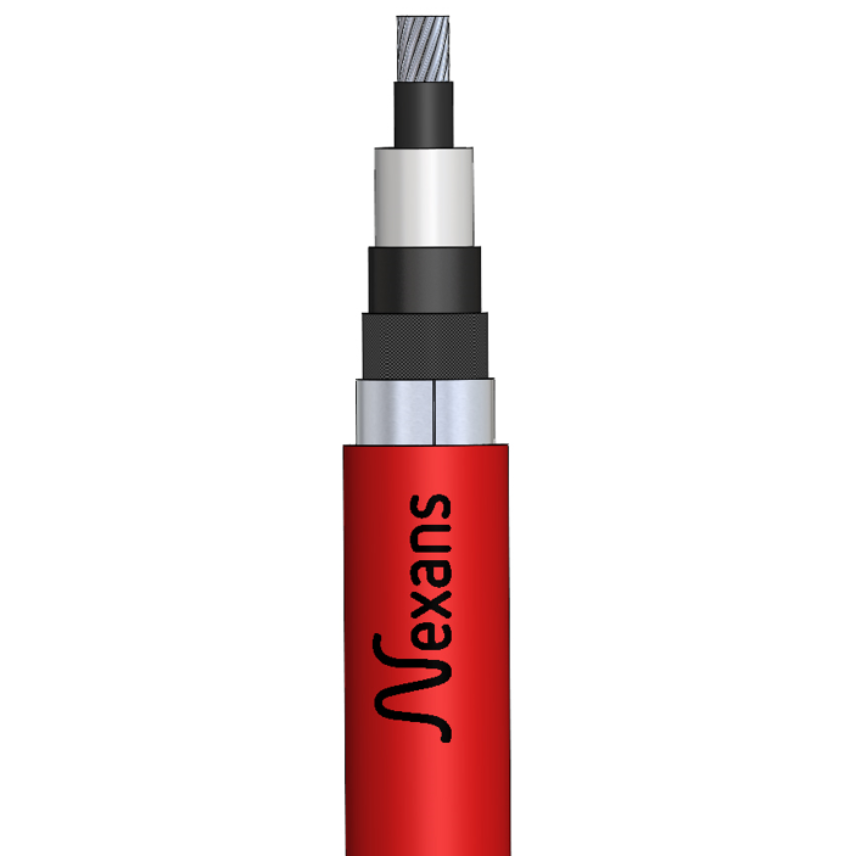

Cavi unipolari con conduttore in alluminio, isolamento in XLPE a spessore ridotto, schermo a nastro di alluminio, guaina esterna resistente all'urto in PE.

Applicazioni:

Adatti per posa fissa, in ambienti interni o esterni, in aria o direttamente o indirettamente interrati. La speciale guaina esterna fornisce un'eccellente protezione contro gli urti e gli stress meccanici. La resistenza dei cavi agli urti è stata valutata in accordo alle prove di abrasione ed impatto descritte nella norma CEI 20-68. Questo tipo di cavo può essere direttamente interrato, senza l'utilizzo di protezioni meccaniche aggiuntive, poiché è paragonabile ad un cavo armato.

Costruzione

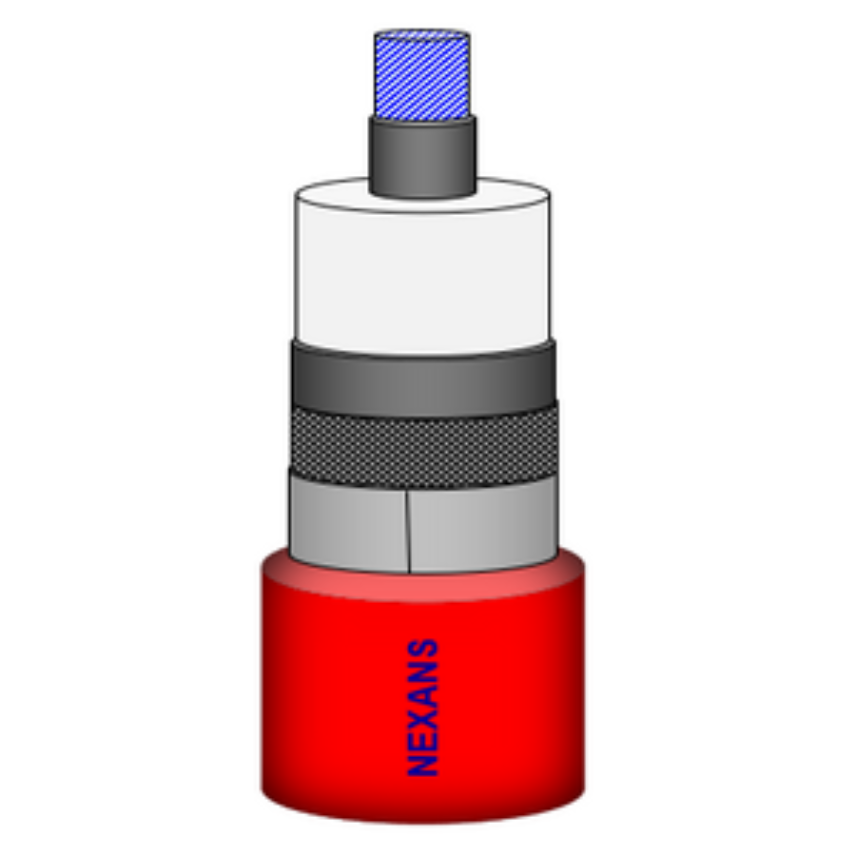

  • Conduttore: corda rotonda, rigida, compatta di alluminio – Cl. 2 (IEC 60228).
  • Semiconduttore interno: mescola semiconduttiva estrusa.
  • Isolamento: mescola estrusa di polietilene (XLPE).
  • Semiconduttore esterno: mescola semiconduttiva estrusa – non pelabile.
  • Barriera longitudinale all'acqua: nastro semiconduttivo water blocking.
  • Schermo e barriera radiale all'acqua: nastro di alluminio applicato longitudinalmente (spessore nominale: 0,2 mm).
  • Guaina esterna: mescola estrusa di polietilene (PE). Colore: rosso.

Caratteristiche funzionali

  • Tensione nominale U0/U: 12/20 kV
  • Temperatura max. di esercizio del conduttore: 90°C
  • Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
  • Temperatura max. di cortocircuito dello schermo: 150°C
  • Temperatura min. di posa: -25°C
  • Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm2
  • Raggio min. di curvatura durante l’installazione: 14 Dcavo

Caratteristiche

Caratteristiche

Caratteristiche costruttive

Caratteristiche costruttive

Materiale del conduttore
-
Forma del conduttore
-
Flessibilità del conduttore
-
Semiconduttore interno
-
Isolamento
-
Semiconduttore esterno
-
Barriera longitudinale
-
Schermo
-
Guaina esterna
-
Colore della guaina esterna
-

Caratteristiche dimensionali

Caratteristiche dimensionali

Numero di anime
-
Sezione nominale del conduttore del cavo
- mm²
Diametro nominale del conduttore del cavo
- mm
Spessore minimo dell'isolante
- mm
Diametro nominale sull'isolante
- mm
Spessore nominale dello schermo
- µm
Spessore nominale della guaina esterna
- mm
Diametro esterno nominale del cavo
- mm
Peso approssimativo del cavo
- kg/km

Caratteristiche elettriche

Caratteristiche elettriche

Tensione nominale Uo/U (Um)
-
Massima resistenza elettrica del conduttore a 20°C in c.c.
- Ohm/km
Resistenza elettrica del conduttore a 50 Hz e 90°C
- Ohm/km
Portata di corrente nel terreno a 20°C - posa a trifoglio
- A
Portata di corrente in aria a 30°C - posa a trifoglio
- A
Corrente di corto circuito del conduttore per 1 s
- kA
Corrente di corto circuito dello schermo per 0,5 s
- kA
Resistività termica del terreno
- °K.m/W
Modalità di connessione dello schermo metallico
-

Caratteristiche meccaniche

Caratteristiche meccaniche

Resistenza meccanica agli urti
-

Caratteristiche d'utilizzo

Caratteristiche d'utilizzo

Profondità di posa
- mm
