Nexans PV AC/DC 1-1,5kV
NUOVO
Certifications and labels

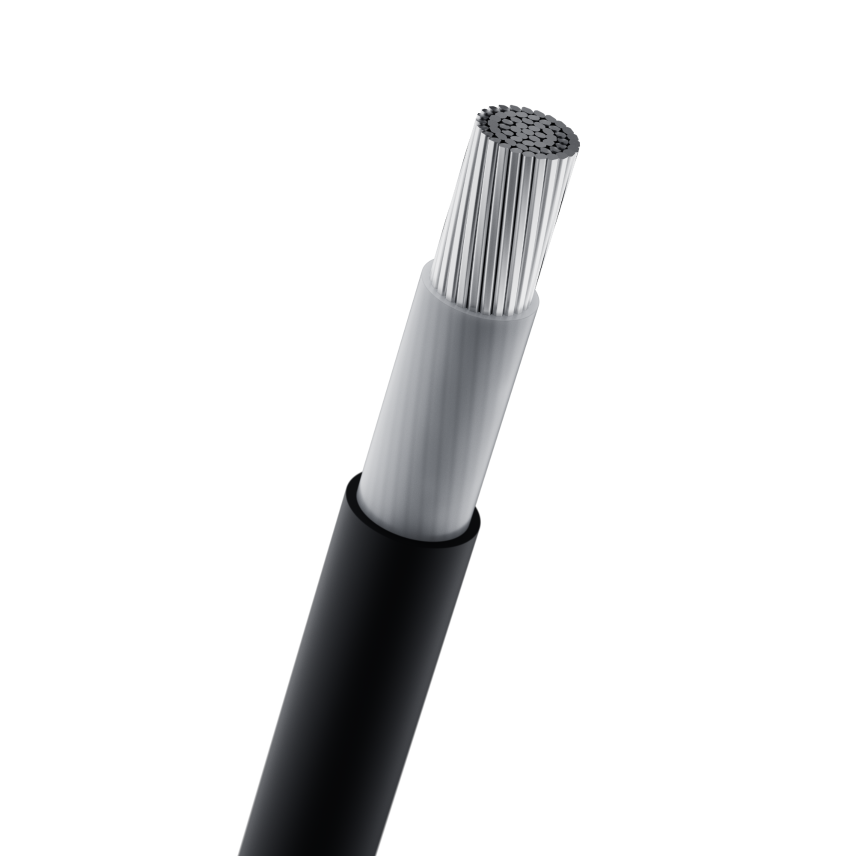

Nexans PV AC/DC 1-1,5kV
Il cavo PV AC/DC è una soluzione energetica progettata per gli impianti fotovoltaici, adatta ad applicazioni in corrente alternata e continua. Basato su una struttura robusta con conduttore in alluminio e isolamento in XLPE, garantisce una trasmissione affidabile dell’energia assicurando al contempo un’eccellente resistenza termica ed elettrica. Progettato per installazioni fisse sia in ambienti interni che esterni, compresi gli ambienti umidi (AD7), soddisfa i requisiti delle moderne infrastrutture solari.
Leggi di piùNexans PV AC/DC 1x120
Rif. Nexans 10594062
- Sezione nominale del conduttore del cavo: 120 mm²
- Ø Cond.: 13,1 mm
- Spess. Medio Isol.: 2,0 mm
- Diametro nominale sull'isolante: 17,4 mm
- Spessore nominale della guaina esterna: 1,6 mm
- Diametro esterno nominale del cavo: 21,4 mm
- Peso ind.: 550 kg/km
- Max. Resist. Cond. a 20°C: 0,253 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,325 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 11,3 kA
Nexans PV AC/DC 1x150
Rif. Nexans 10594063
- Sezione nominale del conduttore del cavo: 150 mm²
- Ø Cond.: 14,3 mm
- Spess. Medio Isol.: 2,0 mm
- Diametro nominale sull'isolante: 18,6 mm
- Spessore nominale della guaina esterna: 1,6 mm
- Diametro esterno nominale del cavo: 22,7 mm
- Peso ind.: 640 kg/km
- Max. Resist. Cond. a 20°C: 0,206 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,265 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 14,2 kA
Nexans PV AC/DC 1x185
Rif. Nexans 10594064
- Sezione nominale del conduttore del cavo: 185 mm²
- Ø Cond.: 16,0 mm
- Spess. Medio Isol.: 2,0 mm
- Diametro nominale sull'isolante: 20,3 mm
- Spessore nominale della guaina esterna: 1,7 mm
- Diametro esterno nominale del cavo: 24,7 mm
- Peso ind.: 770 kg/km
- Max. Resist. Cond. a 20°C: 0,164 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,211 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 17,5 kA
Nexans PV AC/DC 1x240
Rif. Nexans 10594065
- Sezione nominale del conduttore del cavo: 240 mm²
- Ø Cond.: 18,5 mm
- Spess. Medio Isol.: 2,0 mm
- Diametro nominale sull'isolante: 22,8 mm
- Spessore nominale della guaina esterna: 1,8 mm
- Diametro esterno nominale del cavo: 27,4 mm
- Peso ind.: 960 kg/km
- Max. Resist. Cond. a 20°C: 0,125 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,162 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 22,7 kA
Nexans PV AC/DC 1x300
Rif. Nexans 10594066
- Sezione nominale del conduttore del cavo: 300 mm²
- Ø Cond.: 20,7 mm
- Spess. Medio Isol.: 2,0 mm
- Diametro nominale sull'isolante: 25,0 mm
- Spessore nominale della guaina esterna: 1,8 mm
- Diametro esterno nominale del cavo: 29,7 mm
- Peso ind.: 1150 kg/km
- Max. Resist. Cond. a 20°C: 0,1 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,13 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 28,3 kA
Nexans PV AC/DC 1x400
Rif. Nexans 10594067
- Sezione nominale del conduttore del cavo: 400 mm²
- Ø Cond.: 23,5 mm
- Spess. Medio Isol.: 2,0 mm
- Diametro nominale sull'isolante: 27,8 mm
- Spessore nominale della guaina esterna: 1,9 mm
- Diametro esterno nominale del cavo: 32,9 mm
- Peso ind.: 1420 kg/km
- Max. Resist. Cond. a 20°C: 0,0778 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,102 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 37,8 kA
Nexans PV AC/DC 1x500
Rif. Nexans 10594068
- Sezione nominale del conduttore del cavo: 500 mm²
- Ø Cond.: 26,5 mm
- Spess. Medio Isol.: 2,2 mm
- Diametro nominale sull'isolante: 31,2 mm
- Spessore nominale della guaina esterna: 2,0 mm
- Diametro esterno nominale del cavo: 36,5 mm
- Peso ind.: 1800 kg/km
- Max. Resist. Cond. a 20°C: 0,0605 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,08 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 47,2 kA
Nexans PV AC/DC 1x630
Rif. Nexans 10594069
- Sezione nominale del conduttore del cavo: 630 mm²
- Ø Cond.: 30,0 mm
- Spess. Medio Isol.: 2,4 mm
- Diametro nominale sull'isolante: 35,1 mm
- Spessore nominale della guaina esterna: 2,2 mm
- Diametro esterno nominale del cavo: 41,1 mm
- Peso ind.: 2300 kg/km
- Max. Resist. Cond. a 20°C: 0,0469 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,064 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 59,5 kA
Nexans PV AC/DC 1x95
Rif. Nexans 10594061
- Sezione nominale del conduttore del cavo: 95 mm²
- Ø Cond.: 11,5 mm
- Spess. Medio Isol.: 2,0 mm
- Diametro nominale sull'isolante: 15,8 mm
- Spessore nominale della guaina esterna: 1,5 mm
- Diametro esterno nominale del cavo: 19,5 mm
- Peso ind.: 450 kg/km
- Max. Resist. Cond. a 20°C: 0,32 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,411 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 9 kA
Descrizione
Descrizione
Norme
-
ProductEN 50575; EN 60529; IEC 60228; IEC 60502-1
-
TestHD 605
Applicazioni
Il cavo PV AC/DC è progettato per impianti energetici che richiedono elevate prestazioni e affidabilità:
- Impianti fotovoltaici (centrali solari, coperture e infrastrutture)
- Posa in aria libera, su passerelle portacavi o interrata indirettamente
- Ambienti esterni e zone umide (AD7)
- Prova dielettrica a 1,8/3 kV conforme alla norma IEC 60502-1, sulla base del rapporto di prova IMQ n. CN26-0132320-01
Costruzione e caratteristiche funzionali
- Conduttore: corda rotonda, rigida, compatta di alluminio – Cl. 2 (IEC 60228).
- Isolamento: mescola estrusa di polietilene (XLPE). Colore: naturale.
- Guaina esterna: mescola estrusa di PVC. Colore: nero.
- Temperatura max. di esercizio del conduttore: 90°C
- Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
- Temperatura min. di posa: 0°C
- Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm2
- Raggio minimo di curvatura durante l’installazione: 12 Dcavo
Vantaggi principali
- Isolamento XLPE: eccellente resistenza termica fino a 90 °C in esercizio
- Elevata resistenza ai cortocircuiti (fino a 250 °C)
- Guaina in PVC resistente ai raggi UV per applicazioni esterne
- Adatto ad ambienti umidi (AD7) secondo IEC 60364-5-51
- Conforme agli standard IEC (IEC 60502-1)
Scegliendo il PV AC/DC, si opta per un cavo ad alte prestazioni, affidabile e durevole, perfettamente adatto agli impianti fotovoltaici più esigenti e agli ambienti esterni.
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Alluminio
Forma del conduttore
Corda rotonda, rigida e compatta
Flessibilità del conduttore
Classe 2 secondo la IEC 60228
Isolamento
Mescola estrusa di polietilene (XLPE)
Colore isolamento
Naturale
Formazione
Cavo unipolare
Guaina esterna
Mescola termoplastica di PVC
Colore della guaina esterna
Nero
Caratteristiche dimensionali
Caratteristiche dimensionali
Numero di anime
1
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
1,5/1,5 (1,8) kV DC - 1,0/1,0 (1,2) kV AC
