400AR-8 - Interface B - Equipment bushing
400AR-8 - Interface B - Equipment bushing
Up to 36 kV - 250 A

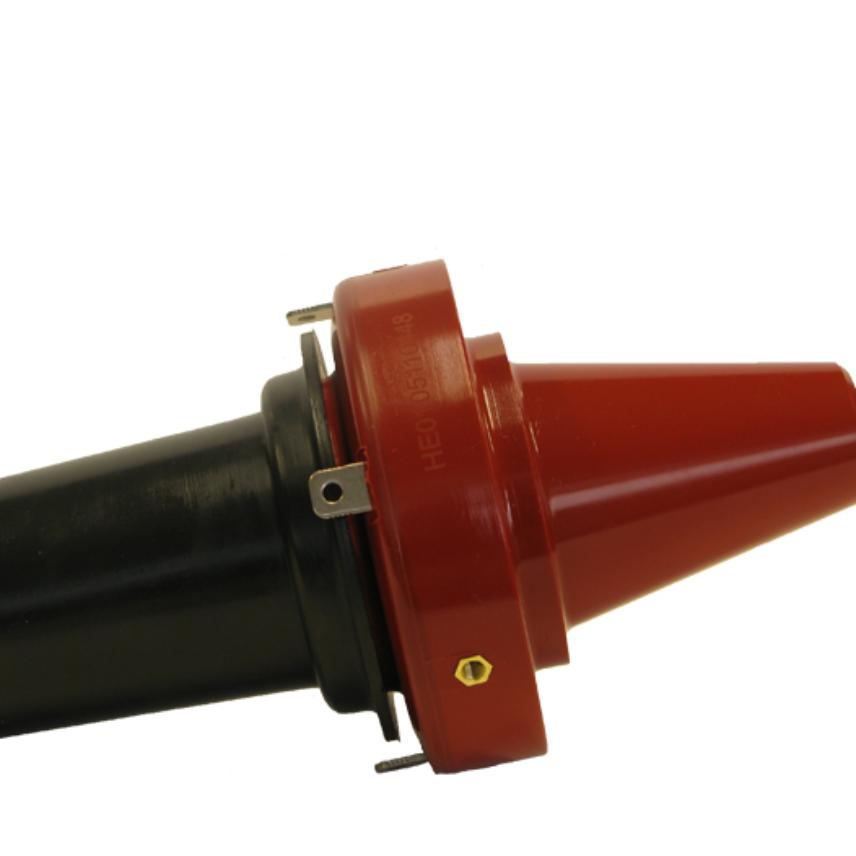

EUROMOLD Equipment bushing
- Rif. Nexans : 400AR-8
Descrizione
Descrizione
Application
For use in equipment insulated with oil fluid, typically for transformers, switchgear, capacitors...
Technical characteristics
Each bushing is tested for AC withstand and partial discharge prior to leaving
the factory.
Design
Caratteristiche
Caratteristiche
Caratteristiche di costruzione
Caratteristiche di costruzione
Forma connettore
Bushing
Materiale del conduttore
Rame o alluminio
Tecnologia
Slip-0n
Tipo connettore
Male
Caratteristiche dimensionali
Caratteristiche dimensionali
Sezione del conduttore, intervallo
0 ... 0 mm²
Caratteristiche elettriche
Caratteristiche elettriche
Maximal partial discharge at 2Uo
10 pC
Tensione d'impulso
170 kV
Tensione di resistenza dielettrica, 50Hz per 1 min
81 kV
Tensione nominale Uo/U (Um)
18 / 30 (36) kV
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Interfaccia
B (400 A)
Risorse
Risorse
Documentazione
400AR-8 catalogue page
pdf — 414.6 kB
Separable screened connector systems
pdf — 2.7 MB
400AR-8 installation instruction
pdf — 240.4 kB
