ARE4R 0,6/1kV

Prodotti

ARE4R 0,6/1kV 1x70

Rif. Nexans 10506120

  • Sezione del conduttore del cavo: 70 mm²
  • Diametro nominale del conduttore del cavo: 9,8 mm
  • Spessore medio minimo dell'isolante: 1,1 mm
  • Diametro nominale sull'isolante: 12,2 mm
  • Spessore nominale della guaina esterna: 1,4 mm
  • Diametro esterno nominale del cavo: 15,6 mm
  • Peso approssimativo del cavo: 310 kg/km
  • Massima resistenza el. del cond. a 20°C in c.c.: 0,443 Ohm/km
  • Resistenza el. del cond. a 50 Hz e 90° C: 0,568 Ohm/km
  • Corrente di corto circuito nel conduttore 1s: 6,6 kA



ARE4R 0,6/1kV 1x95

Rif. Nexans 10506121

  • Sezione del conduttore del cavo: 95 mm²
  • Diametro nominale del conduttore del cavo: 11,5 mm
  • Spessore medio minimo dell'isolante: 1,1 mm
  • Diametro nominale sull'isolante: 13,9 mm
  • Spessore nominale della guaina esterna: 1,5 mm
  • Diametro esterno nominale del cavo: 17,5 mm
  • Peso approssimativo del cavo: 400 kg/km
  • Massima resistenza el. del cond. a 20°C in c.c.: 0,32 Ohm/km
  • Resistenza el. del cond. a 50 Hz e 90° C: 0,411 Ohm/km
  • Corrente di corto circuito nel conduttore 1s: 9 kA



ARE4R 0,6/1kV 1x120

Rif. Nexans 10506122

  • Sezione del conduttore del cavo: 120 mm²
  • Diametro nominale del conduttore del cavo: 13,1 mm
  • Spessore medio minimo dell'isolante: 1,2 mm
  • Diametro nominale sull'isolante: 15,7 mm
  • Spessore nominale della guaina esterna: 1,5 mm
  • Diametro esterno nominale del cavo: 19,4 mm
  • Peso approssimativo del cavo: 490 kg/km
  • Massima resistenza el. del cond. a 20°C in c.c.: 0,253 Ohm/km
  • Resistenza el. del cond. a 50 Hz e 90° C: 0,325 Ohm/km
  • Corrente di corto circuito nel conduttore 1s: 11,3 kA



ARE4R 0,6/1kV 1x150

Rif. Nexans 10506123

  • Sezione del conduttore del cavo: 150 mm²
  • Diametro nominale del conduttore del cavo: 14,3 mm
  • Spessore medio minimo dell'isolante: 1,4 mm
  • Diametro nominale sull'isolante: 17,4 mm
  • Spessore nominale della guaina esterna: 1,6 mm
  • Diametro esterno nominale del cavo: 21,4 mm
  • Peso approssimativo del cavo: 600 kg/km
  • Massima resistenza el. del cond. a 20°C in c.c.: 0,206 Ohm/km
  • Resistenza el. del cond. a 50 Hz e 90° C: 0,265 Ohm/km
  • Corrente di corto circuito nel conduttore 1s: 14,2 kA



ARE4R 0,6/1kV 1x185

Rif. Nexans 10506124

  • Sezione del conduttore del cavo: 185 mm²
  • Diametro nominale del conduttore del cavo: 16,0 mm
  • Spessore medio minimo dell'isolante: 1,6 mm
  • Diametro nominale sull'isolante: 19,5 mm
  • Spessore nominale della guaina esterna: 1,6 mm
  • Diametro esterno nominale del cavo: 23,6 mm
  • Peso approssimativo del cavo: 730 kg/km
  • Massima resistenza el. del cond. a 20°C in c.c.: 0,164 Ohm/km
  • Resistenza el. del cond. a 50 Hz e 90° C: 0,211 Ohm/km
  • Corrente di corto circuito nel conduttore 1s: 17,5 kA



ARE4R 0,6/1kV 1x240

Rif. Nexans 10506125

  • Sezione del conduttore del cavo: 240 mm²
  • Diametro nominale del conduttore del cavo: 18,5 mm
  • Spessore medio minimo dell'isolante: 1,7 mm
  • Diametro nominale sull'isolante: 22,2 mm
  • Spessore nominale della guaina esterna: 1,7 mm
  • Diametro esterno nominale del cavo: 26,7 mm
  • Peso approssimativo del cavo: 940 kg/km
  • Massima resistenza el. del cond. a 20°C in c.c.: 0,125 Ohm/km
  • Resistenza el. del cond. a 50 Hz e 90° C: 0,162 Ohm/km
  • Corrente di corto circuito nel conduttore 1s: 22,7 kA



ARE4R 0,6/1kV 1x300

Rif. Nexans 10506126

  • Sezione del conduttore del cavo: 300 mm²
  • Diametro nominale del conduttore del cavo: 20,7 mm
  • Spessore medio minimo dell'isolante: 1,8 mm
  • Diametro nominale sull'isolante: 24,6 mm
  • Spessore nominale della guaina esterna: 1,8 mm
  • Diametro esterno nominale del cavo: 29,3 mm
  • Peso approssimativo del cavo: 1130 kg/km
  • Massima resistenza el. del cond. a 20°C in c.c.: 0,1 Ohm/km
  • Resistenza el. del cond. a 50 Hz e 90° C: 0,13 Ohm/km
  • Corrente di corto circuito nel conduttore 1s: 28,3 kA



ARE4R 0,6/1kV 1x400

Rif. Nexans 10506127

  • Sezione del conduttore del cavo: 400 mm²
  • Diametro nominale del conduttore del cavo: 23,5 mm
  • Spessore medio minimo dell'isolante: 2,0 mm
  • Diametro nominale sull'isolante: 27,8 mm
  • Spessore nominale della guaina esterna: 1,9 mm
  • Diametro esterno nominale del cavo: 32,9 mm
  • Peso approssimativo del cavo: 1420 kg/km
  • Massima resistenza el. del cond. a 20°C in c.c.: 0,0778 Ohm/km
  • Resistenza el. del cond. a 50 Hz e 90° C: 0,102 Ohm/km
  • Corrente di corto circuito nel conduttore 1s: 37,8 kA



Descrizione

Descrizione

Norme

  • Internazionale
    IEC 60502-1

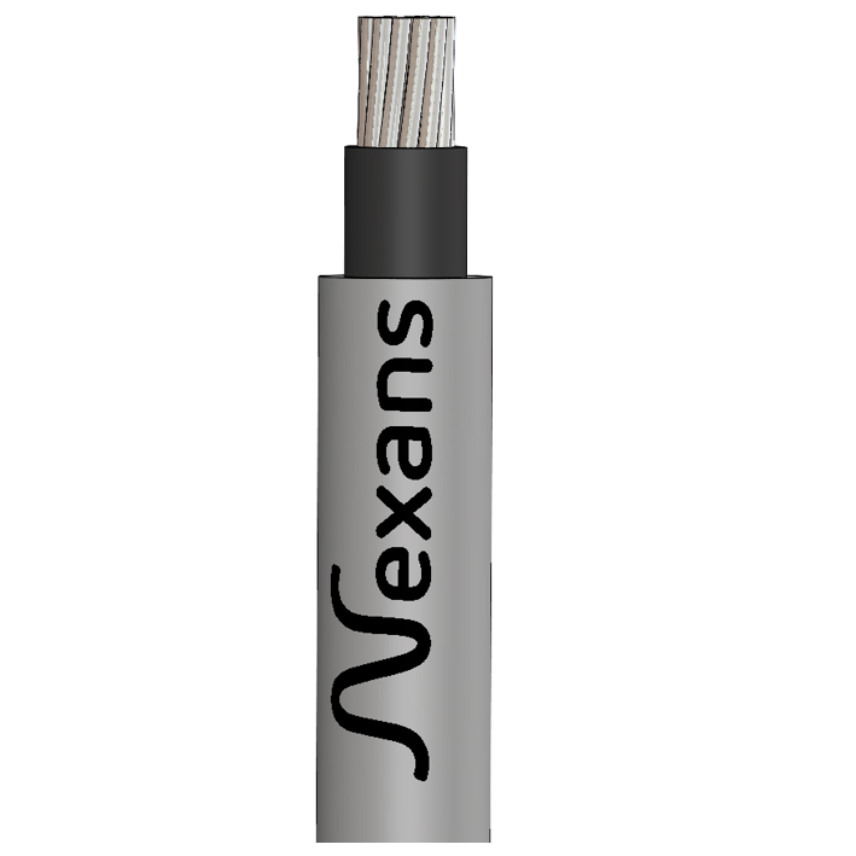

Cavi unipolari con conduttore in alluminio, isolamento in XLPE, guaina esterna in PVC.

Applicazioni:

Adatti per posa fissa in ambienti interni o esterni, in aria o indirettamente interrati.

Costruzione:

  • Conduttore: corda rotonda, rigida, compatta di alluminio – Cl. 2 (CEI EN 60228).
  • Isolamento: mescola estrusa di polietilene (XLPE). Colore: nero.
  • Guaina esterna: mescola estrusa di PVC. Colore: grigio.

Caratteristiche funzionali:

  • Tensione nominale U0/U: 0,6/1 kV
  • Temperatura max. di esercizio del conduttore: 90°C
  • Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
  • Temperatura min. di posa: 0°C
  • Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm2
  • Raggio minimo di curvatura durante l’installazione: 6 Dcavo

Caratteristiche

Caratteristiche

Caratteristiche costruttive

Caratteristiche costruttive

Materiale del conduttore
Alluminio
Forma del conduttore
Corda rotonda, rigida e compatta
Flessibilità del conduttore
Classe 2 IEC 60228
Isolamento
Mescola estrusa di polietilene (XLPE)
Colore dell'isolamento
Nero
Formazione
Cavo unipolare
Guaina esterna
Mescola termoplastica di PVC
Colore della guaina esterna
Grigio

Caratteristiche dimensionali

Caratteristiche dimensionali

Numero di anime
1

Caratteristiche elettriche

Caratteristiche elettriche

Tensione nominale Uo/U (Um)
0.6/ 1 (1.2) kV
