(U)RG7OG7KNR 450/750V

Descrizione

Descrizione

Norme

  • Nazionale
    IS 200

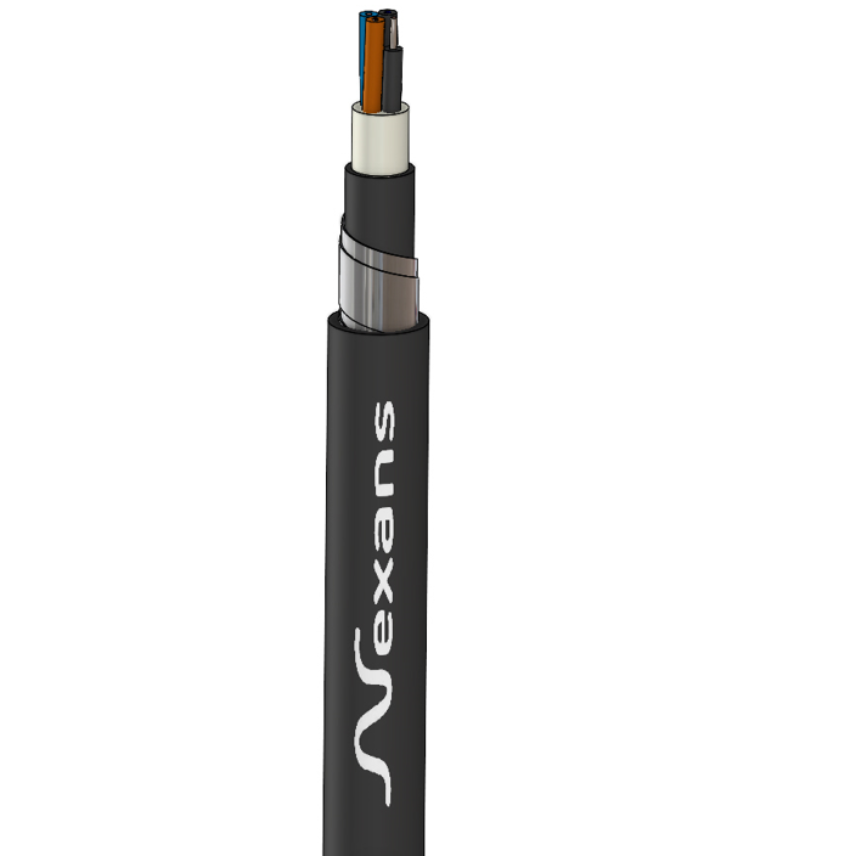

Cavi multipolari per energia con conduttore in rame stagnato, isolamento in gomma (HEPR) di qualità G7, armatura a nastri di acciaio zincato, guaina esterna termoplastica in PVC di qualità Rz.

Applicazioni:

Utilizzati nei circuiti esterni degli impianti di segnalamento e sicurezza situati sia presso le linee ferroviarie, sia presso le stazioni.

Adatti per posa fissa.

Costruzione:

  • Conduttore: filo unico di rame stagnato – Cl. 1 (CEI EN 60228) (fino a 6 mm2);
  • corda rotonda, rigida, compatta di rame stagnato – Cl. 2 (CEI EN 60228) (oltre i 6 mm2).
  • Isolamento: mescola reticolata di qualità G7.
  • Prima guaina:
  • primo strato: mescola reticolata di qualità G7;
  • secondo strato: mescola reticolata di qualità Ky.
  • Armatura: doppio nastro di acciaio zincato (spessore = 0,2 mm).
  • Guaina esterna: mescola termoplastica a base di PVC di qualità Rz. Colore: nero.

Identificazione delle anime:

Due conduttori:

  • marrone - nero

Tre conduttori:

  • marrone - blu - nero

Quattro conduttori:

  • marrone - blu - nero - nero

Otto conduttori:

  • marrone - blu - nero (6)

Sedici conduttori:

  • marrone (2) - blu - nero (13)

Caratteristiche funzionali:

  • Tensione nominale U0/U: 450/750 V
  • Temperatura max. di esercizio del conduttore: 90°C
  • Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
  • Temperatura min. di posa: 0°C
  • Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm2
  • Raggio min. di curvatura durante l’installazione: 14 Dmax

Risorse

Risorse

Documentazione

DATI DIMENSIONALI pdf — 93.6 kB
