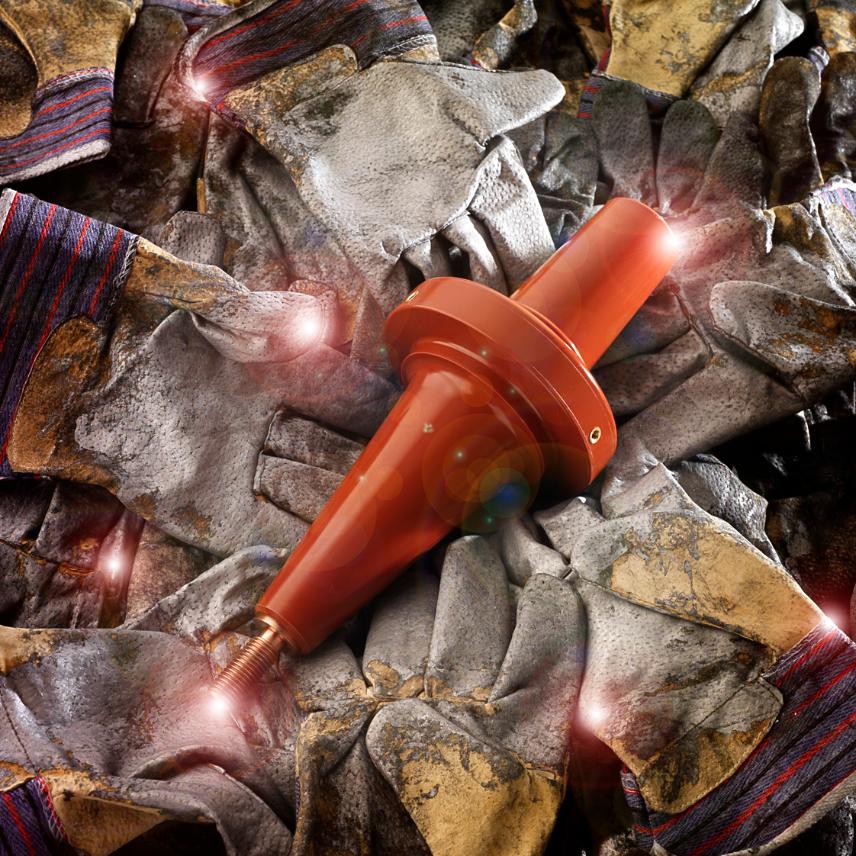

400AR-4 - Interface C - Equipment bushing
400AR-4 - Interface C - Equipment bushing
Up to 36 kV - 1250 A
EUROMOLD Equipment bushing
- Rif. Nexans : 400AR-4
Descrizione
Descrizione
Norme
-
ProductCENELEC EN 50180
-
InternazionaleIEC 60137
Application
For use in equipment insulated with oil fluid, typically for transformers, switchgear, capacitors...
Technical characteristics
Each bushing is tested for AC withstand and partial discharge prior to leaving the factory.

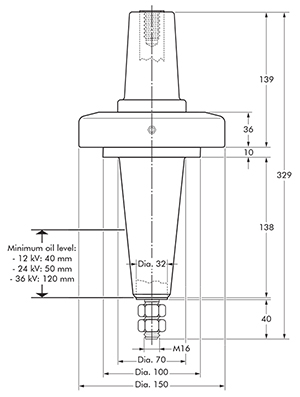

Design
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Forma connettore
Bushing
Tipo connettore
Male
Materiale del conduttore
Rame
Tecnologia
Slip-0n
Caratteristiche dimensionali
Caratteristiche dimensionali
Sezione del conduttore, intervallo
0 ... 0 mm²
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
19 / 33 (36) kV
Maximal partial discharge at 2Uo
10 pC
Tensione di resistenza dielettrica, 50Hz per 1 min
85,5 kV
Tensione d'impulso
194 kV
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Interfaccia
C (630 - 1250 A)
Risorse
Risorse
Documentazione
400AR-4 catalogue page
pdf — 453.6 kB
Separable screened connector systems
pdf — 2.7 MB
400AR-4 installation instruction
pdf — 795.3 kB
