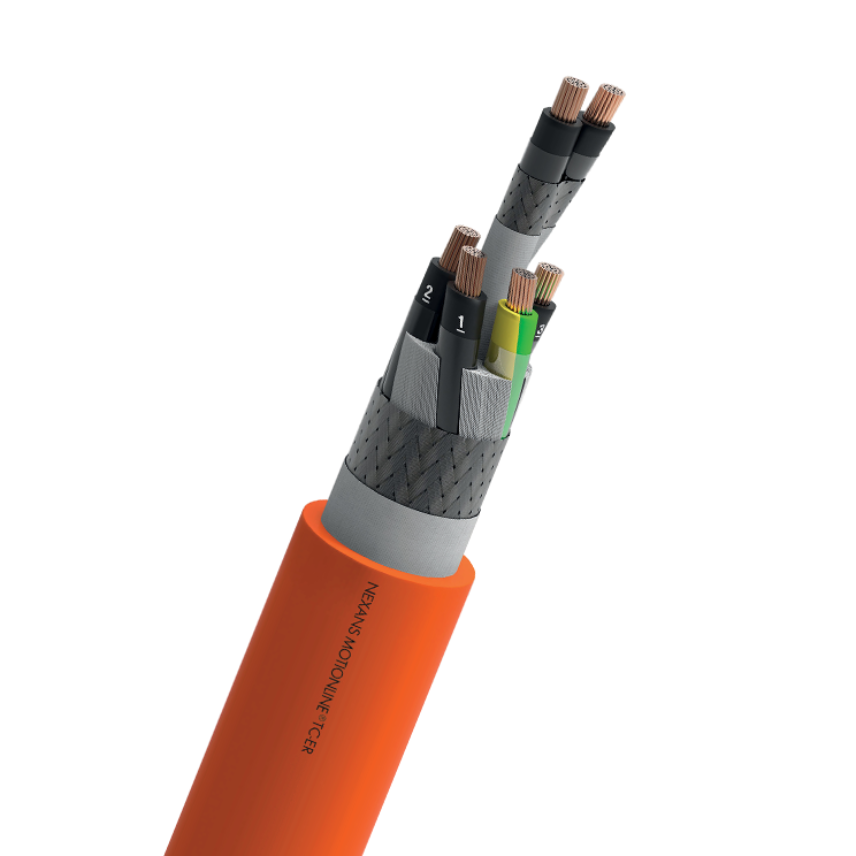

CAVI SERVO TRAY UL LISTED SCHERMATI

Prodotti

SERVO TRAY CABLES (4G35+2x1,0)C NUOVO

Rif. Nexans 13-ETC02Z06R-11 - Paese rif. 13-ETC02Z06R-11

  • Imballo: Bobina (1000m)
  • Costruzione: (4G35 + (2x1,0)C)C
  • Diametro esterno nom.: 33,0 mm
  • Quantitativo rame: 1596 kg/km
  • Peso approssimativo: 2380 kg/km
  • Accelerazione massima: 5 m/s²
  • Velocità di traslazione: 180 m/min
  • Raggio di curvatura minimo per posa mobile: 10 (xD)



SERVO TRAY CABLES (4G25+2x1,0)C NUOVO

Rif. Nexans 13-ETC03Z06R-11 - Paese rif. 13-ETC03Z06R-11

  • Imballo: Bobina (1000m)
  • Costruzione: (4G25 + (2x1,0)C)C
  • Diametro esterno nom.: 29,4 mm
  • Quantitativo rame: 1161 kg/km
  • Peso approssimativo: 1485 kg/km
  • Accelerazione massima: 5 m/s²
  • Velocità di traslazione: 180 m/min
  • Raggio di curvatura minimo per posa mobile: 10 (xD)



SERVO TRAY CABLES (4G16+2x1,0)C NUOVO

Rif. Nexans 13-ETC05Z06R-11 - Paese rif. 13-ETC05Z06R-11

  • Imballo: Bobina (1000m)
  • Costruzione: (4G16 + (2x1.0)C)C
  • Diametro esterno nom.: 23,2 mm
  • Quantitativo rame: 800 kg/km
  • Peso approssimativo: 1082 kg/km
  • Accelerazione massima: 5 m/s²
  • Velocità di traslazione: 180 m/min
  • Raggio di curvatura minimo per posa mobile: 10 (xD)



SERVO TRAY CABLES (4G10+2x1,0)C NUOVO

Rif. Nexans 13-ETC07Z06R-11 - Paese rif. 13-ETC07Z06R-11

  • Imballo: Bobina (1000m)
  • Costruzione: (4G10 + (2x1.0)C)C
  • Diametro esterno nom.: 20,7 mm
  • Quantitativo rame: 520 kg/km
  • Peso approssimativo: 718 kg/km
  • Accelerazione massima: 10 m/s²
  • Velocità di traslazione: 240 m/min
  • Raggio di curvatura minimo per posa mobile: 7,5 (xD)



SERVO TRAY CABLES (4G6+2x1,0)C NUOVO

Rif. Nexans 13-ETC09Z06R-11 - Paese rif. 13-ETC09Z06R-11

  • Imballo: Bobina (1000m)
  • Costruzione: (4G6 + (2x1.0)C)C
  • Diametro esterno nom.: 16,5 mm
  • Quantitativo rame: 364 kg/km
  • Peso approssimativo: 520 kg/km
  • Accelerazione massima: 10 m/s²
  • Velocità di traslazione: 240 m/min
  • Raggio di curvatura minimo per posa mobile: 7,5 (xD)



SERVO TRAY CABLES (4G4+2x1,0)C NUOVO

Rif. Nexans 13-ETC11Z06R-11 - Paese rif. 13-ETC11Z06R-11

  • Imballo: Bobina (1000m)
  • Costruzione: (4G4 + (2x1.0)C)C
  • Diametro esterno nom.: 14,2 mm
  • Quantitativo rame: 263 kg/km
  • Peso approssimativo: 370 kg/km
  • Accelerazione massima: 10 m/s²
  • Velocità di traslazione: 240 m/min
  • Raggio di curvatura minimo per posa mobile: 7,5 (xD)



SERVO TRAY CABLES (4G2,5+2x0,5)C NUOVO

Rif. Nexans 13-ETC13Z06R-11 - Paese rif. 13-ETC13Z06R-11

  • Imballo: Bobina (1000m)
  • Costruzione: (4G2.5 + (2x0.5)C)C
  • Diametro esterno nom.: 12,9 mm
  • Quantitativo rame: 197 kg/km
  • Peso approssimativo: 299 kg/km
  • Accelerazione massima: 10 m/s²
  • Velocità di traslazione: 240 m/min
  • Raggio di curvatura minimo per posa mobile: 7,5 (xD)



SERVO TRAY CABLES (4G1,5+2x1,5)C NUOVO

Rif. Nexans 13-ETC15Z06R-11 - Paese rif. 13-ETC15Z06R-11

  • Imballo: Bobina (1000m)
  • Costruzione: (4G1.5 + (2x1.5)C)C
  • Diametro esterno nom.: 11,9 mm
  • Quantitativo rame: 152 kg/km
  • Peso approssimativo: 246 kg/km
  • Accelerazione massima: 10 m/s²
  • Velocità di traslazione: 240 m/min
  • Raggio di curvatura minimo per posa mobile: 7,5 (xD)



SERVO TRAY CABLES (4G1,0+2x1,5)C NUOVO

Rif. Nexans 13-ETC17Z06R-11 - Paese rif. 13-ETC17Z06R-11

  • Imballo: Bobina (1000m)
  • Costruzione: (4G1,0 +(2x1,5)C)C
  • Diametro esterno nom.: 11,5 mm
  • Quantitativo rame: 126 kg/km
  • Peso approssimativo: 201 kg/km
  • Accelerazione massima: 10 m/s²
  • Velocità di traslazione: 240 m/min
  • Raggio di curvatura minimo per posa mobile: 7,5 (xD)



Descrizione

Descrizione

Norme

  • Internazionale
    UL and CSA listing

Omologazioni

UL MTW

UL TC-ER 90°C 600V

UL WTTC 90°C 1000V

UL DP-1

UL AWM 600V

C(UL) CIC/TC (where required)



Resistenza all'olio

Oil resistant I



Ritardanti la fiamma

UL 1581 section 1160 and CSA FT4



Voltaggio Nominale

UL AWM 600V

UL TC-ER / MTW 600V

UL WTTC 1000V

Caratteristiche

Caratteristiche

Caratteristiche di costruzione

Caratteristiche di costruzione

Materiale del conduttore
Rame ricotto morbido
Isolamento
Composto di PVC
Guaina singola
Mescola in Nylon
Colore isolamento
Potenza: Nero num 1-3 + Giallo/verde; Segnale: Bianco-Nero
Composizione
Conduttori di potenza e coppia di segnale intrecciati insieme. Riempitivi dove richiesto
Nastratura
Nastro in tessuto non tessuto
Schermo Individuale
Schermo su coppia di segnale: Treccia in rame stagnato cop. >= 80%
Schermatura
Treccia in rame stagnato cop. 80%
Guaina esterna
Composto speciale di PVC
Colore guaina esterna
Arancio RAL 2003

Caratteristiche elettriche

Caratteristiche elettriche

Tensione nominale Uo/U
0.6/1 kV
Tensione di prova
2000 V

Caratteristiche meccaniche

Caratteristiche meccaniche

Cicli di curvatura
3 Mio.

Caratteristiche d'utilizzo

Caratteristiche d'utilizzo

Campo d'applicazione
Dinamica
Temperatura Operativa
-5 ... 80 °C
Temperatura di stoccaggio, intervallo
-40 ... 80 °C
Resistenza all'olio
Oil resistance I
Ritardante la fiamma
UL 1581 SEC. 1160 AND CSA FT4
