CAVI IBRIDI - STANDARD HEIDENHAIN HMC6

Prodotti

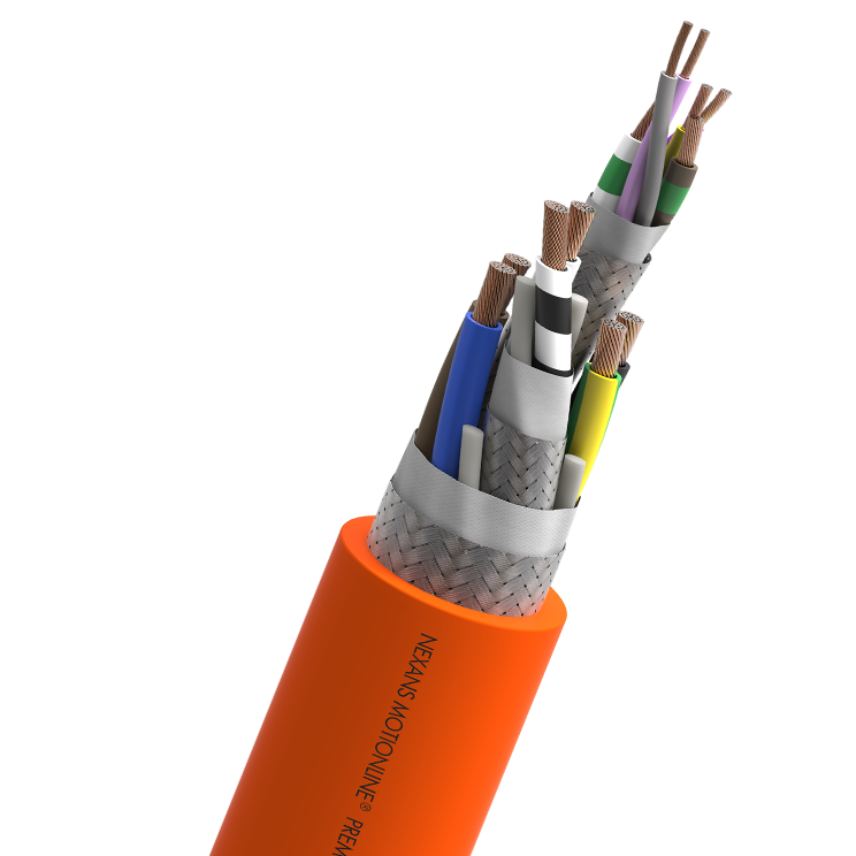

HYBRID CABLES ACC. TO HEIDENHAIN HMC6® STANDARD (4G1,5+(2x1,0)C+(2x0,24+2x2x0,09)C)C NUOVO

Rif. Nexans 49391760

  • Imballo: Bobina (1000m)
  • Costruzione: (4G1,5+(2x1,0)C+(2x0,24+2x2x0,09)C)C
  • Diametro esterno: 12,4 mm
  • Quantitativo rame: 127 kg/km
  • Peso approssimativo: 229 kg/km



HYBRID CABLES ACC. TO HEIDENHAIN HMC6® STANDARD (4G4,0+(2x1,0)C+(2x0,24+2x2x0,09)C)C NUOVO

Rif. Nexans 49391860

  • Imballo: Bobina (1000m)
  • Costruzione: (4G4,0+(2x1,0)C+(2x0,24+2x2x0,09)C)C
  • Diametro esterno: 15,1 mm
  • Quantitativo rame: 245 kg/km
  • Peso approssimativo: 365 kg/km



Descrizione

Descrizione

Norme

  • Internazionale
    UL and CSA approval

Cavi ibridi per servomotori per applicazioni estremamente dinamiche; guaina in PUR; schermato, resistente agli oli e ai refrigeranti, resistente ai tagli, ritardante di fiamma, resistente all'idrolisi e ai microbi, senza PVC e senza alogeni.

Caratteristiche

Caratteristiche

Caratteristiche di costruzione

Caratteristiche di costruzione

Materiale del conduttore
Conduttore resistente alla flessione con fili di rame nudo
Isolamento
TPM con capacità molto bassa
Colore isolamento
Alimentazione: Blu-Mar-Ne-Ve/Gia; Freno: Bia-Bia/Ner; Alimentazione: Mar/Ver - Bia/Ver; Comunicazione: Gri - Rsa - Vio - Gia
Composizione
nuclei di potenza e coppie di controllo a trefoli con riempitivo
Schermo Individuale
Schermo su coppia di segnale: Treccia in rame stagnato cop. >= 80%
Schermo
Treccia di rame stagnato, copertura ≥ 80%
Guaina interna
Mescola TPE, ottimizzata per l'uso in catene portacavi
Guaina esterna
PUR
Colore guaina esterna
Arancio RAL 2003
Senza alogeno
Y

Caratteristiche elettriche

Caratteristiche elettriche

Tensione nominale Uo/U
0.6/1 kV
Tensione di prova
4000 V

Caratteristiche meccaniche

Caratteristiche meccaniche

Cicli di curvatura
5 Mio.
Accelerazione massima
50 m/s²
Velocità di traslazione
300 m/min

Caratteristiche d'utilizzo

Caratteristiche d'utilizzo

Campo d'applicazione
Dinamica
Raggio di curvatura minimo per posa mobile
7,5 (xD)
Temperatura Operativa
-30 - 80 °C
Temperatura di stoccaggio, intervallo
-50 - 80 °C
Resistenza all'olio
DIN EN 50363-10-2 & DIN EN 60811-404
Ritardante la fiamma
IEC 60332-1; FT1; UL 1581
