CAVI IBRIDI IN PVC - STANDARD SICK HIPERFACE DSL®

Prodotti

HYBRID CABLE DSL PVC (4G6.0+(2x1.50)C+(2xAWG22)C)C NUOVO

Rif. Nexans 13-DSL09Z08R-A1 - Paese rif. 13-DSL09Z08R-A1

  • Imballo: Bobina (1000m)
  • Costruzione: (4G6.0+(2x1.50)C+(2xAWG22)C)C
  • Diametro esterno: 18 mm
  • Quantitativo rame: 375 kg/km
  • Peso approssimativo: 575 kg/km



HYBRID CABLE DSL PVC (4G0.5+(2x0.35)C+(2xAWG26)C)C NUOVO

Rif. Nexans 13-DSL20Z08R-A1 - Paese rif. 13-DSL20Z08R-A1

  • Imballo: Bobina (1000m)
  • Costruzione: (4G0.5+(2x0.35)C+(2xAWG26)C)C
  • Diametro esterno: 9,7 mm
  • Quantitativo rame: 86 kg/km
  • Peso approssimativo: 140 kg/km



HYBRID CABLE DSL PVC (4G0.75+(2x0.35)C+(2xAWG26)C)C NUOVO

Rif. Nexans 13-DSL19Z08R-A1 - Paese rif. 13-DSL19Z08R-A1

  • Imballo: Bobina (1000m)
  • Costruzione: (4G0.75+(2x0.35)C+(2xAWG26)C)C
  • Diametro esterno: 10 mm
  • Quantitativo rame: 97 kg/km
  • Peso approssimativo: 154 kg/km



HYBRID CABLE DSL PVC (4G1.0+(2x0.75)C+(2xAWG22)C)C NUOVO

Rif. Nexans 13-DSL18Z08R-A1 - Paese rif. 13-DSL18Z08R-A1

  • Imballo: Bobina (1000m)
  • Costruzione: (4G1.0+(2x0.75)C+(2xAWG22)C)C
  • Diametro esterno: 12,5 mm
  • Quantitativo rame: 142 kg/km
  • Peso approssimativo: 231 kg/km



HYBRID CABLE DSL PVC (4G1.5+(2x1.00)C+(2xAWG22)C)C NUOVO

Rif. Nexans 13-DSL16Z08R-A1 - Paese rif. 13-DSL16Z08R-A1

  • Imballo: Bobina (1000m)
  • Costruzione: (4G1.5+(2x1.00)C+(2xAWG22)C)C
  • Diametro esterno: 13,3 mm
  • Quantitativo rame: 170 kg/km
  • Peso approssimativo: 280 kg/km



HYBRID CABLE DSL PVC (4G10.0+(2x1.50)C+(2xAWG22)C)C NUOVO

Rif. Nexans 13-DSL07Z08R-A1 - Paese rif. 13-DSL07Z08R-A1

  • Imballo: Bobina (1000m)
  • Costruzione: (4G10.0+(2x1.50)C+(2xAWG22)C)C
  • Diametro esterno: 21,2 mm
  • Quantitativo rame: 572 kg/km
  • Peso approssimativo: 806 kg/km



HYBRID CABLE DSL PVC (4G16.0+(2x1.50)C+(2xAWG22)C)C NUOVO

Rif. Nexans 13-DSL05Z08R-A1 - Paese rif. 13-DSL05Z08R-A1

  • Imballo: Bobina (1000m)
  • Costruzione: (4G16.0+(2x1.50)C+(2xAWG22)C)C
  • Diametro esterno: 23,4 mm
  • Quantitativo rame: 827 kg/km
  • Peso approssimativo: 1149 kg/km



HYBRID CABLE DSL PVC (4G2.5+(2x1.00)C+(2xAWG22)C)C NUOVO

Rif. Nexans 13-DSL13Z08R-A1 - Paese rif. 13-DSL13Z08R-A1

  • Imballo: Bobina (1000m)
  • Costruzione: (4G2.5+(2x1.00)C+(2xAWG22)C)C
  • Diametro esterno: 14,3 mm
  • Quantitativo rame: 213 kg/km
  • Peso approssimativo: 325 kg/km



HYBRID CABLE DSL PVC (4G4.0+(2x1.50)C+(2xAWG22)C)C NUOVO

Rif. Nexans 13-DSL11Z08R-A1 - Paese rif. 13-DSL11Z08R-A1

  • Imballo: Bobina (1000m)
  • Costruzione: (4G4.0+(2x1.50)C+(2xAWG22)C)C
  • Diametro esterno: 16,2 mm
  • Quantitativo rame: 286 kg/km
  • Peso approssimativo: 445 kg/km



Descrizione

Descrizione

Norme

  • Internazionale
    UL and CSA approval

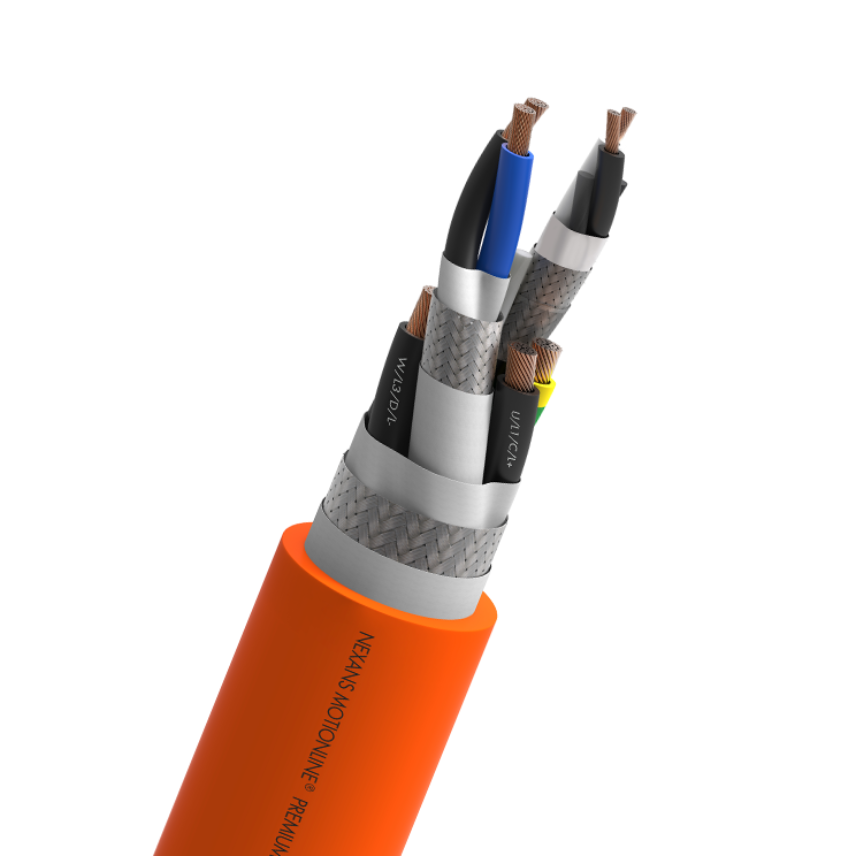

Cavi ibridi in accordo con lo standard DSL per applicazioni ultra dinamiche, guaina in PUR, schermati, resistenti all'olio, ritardanti la fiamma, zero alogeni

Caratteristiche

Caratteristiche

Caratteristiche di costruzione

Caratteristiche di costruzione

Materiale del conduttore
Rame nudo
Isolamento
Polipropilene
Colore isolamento
DSL: Blu-Bianco; Segnale: Nero num. 5 + Nero num. 6; Alimentazione: Nero num. 1-3 + Y/G
Composizione
nuclei di potenza e coppie di controllo a trefoli con riempitivo
Schermatura
Treccia in rame stagnato cop. 85%
Guaina esterna
PVC
Colore guaina esterna
Arancio RAL 2003

Caratteristiche elettriche

Caratteristiche elettriche

Tensione nominale Uo/U
0.6/1 kV
Tensione di prova
4000 V

Caratteristiche meccaniche

Caratteristiche meccaniche

Cicli di curvatura
5 Mio.
Velocità di traslazione
180 m/min
Accelerazione massima
15 m/s²

Caratteristiche d'utilizzo

Caratteristiche d'utilizzo

Campo d'applicazione
Dinamica
Raggio di curvatura minimo per posa mobile
10 (xD)
Temperatura Operativa
-15 - 80 °C
Temperatura di stoccaggio, intervallo
-30 - 80 °C
Resistenza all'olio
EN 50363-4-1
Ritardante la fiamma
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
