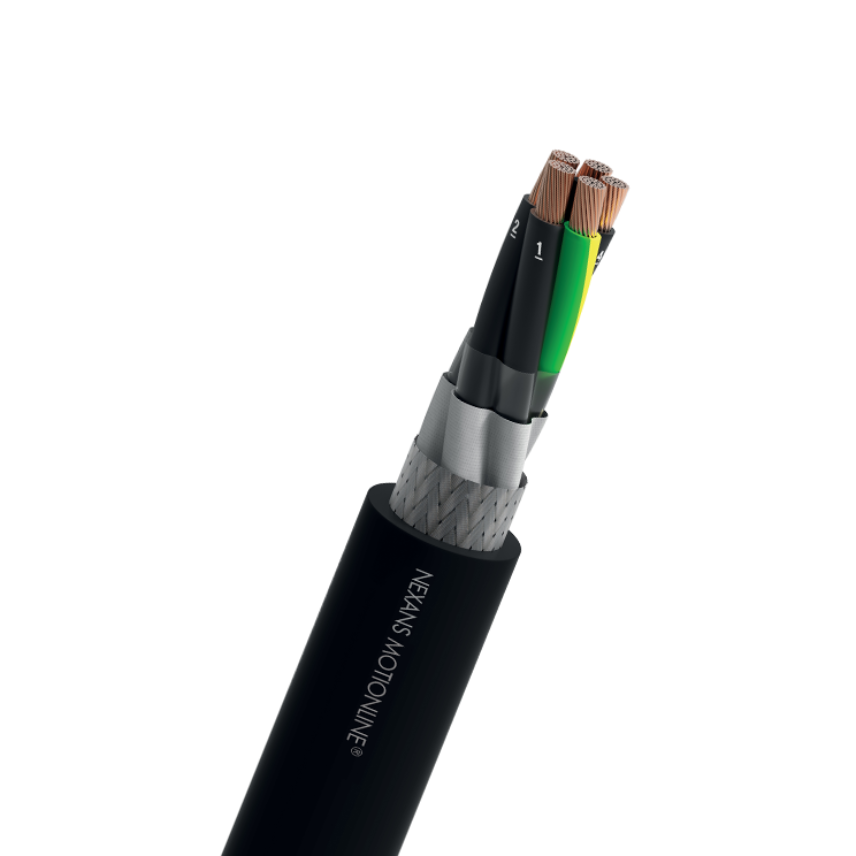

TRAY CABLES TYPE TC-ER - MTW 90° 600V - SCHERMATI
TRAY CABLES TYPE TC-ER - MTW 90° 600V - SCHERMATI
Cavi controllo per installazioni fisse fuori e dentro il portacavi e turbine eoliche, guaina in PVC, schermati, resistenti all'olio, ritardanti la fiamma, approvati TC-ER e MTW, listati UL
Leggi di piùTRAY CABLE C 3 x 1.00 mmq
Rif. Nexans 10553859 - Paese rif. C1100036409
- Imballo: Tagliati a misura (m)
- Costruzione: (3G1)C
- Sezione nominale del conduttore del cavo: 1 mm²
- Numero di anime: 3
- Diametro esterno: 8,1 mm
- Quantitativo rame: 51 kg/km
- Peso approssimativo del cavo: 110 kg/km
TRAY CABLE C 4 x 1.00 mmq
Rif. Nexans 10553862 - Paese rif. C1100046409
- Imballo: Tagliati a misura (m)
- Costruzione: (4G1)C
- Sezione nominale del conduttore del cavo: 1 mm²
- Numero di anime: 4
- Diametro esterno: 8,6 mm
- Quantitativo rame: 64 kg/km
- Peso approssimativo del cavo: 119 kg/km
TRAY CABLE C 5 x 1.00 mmq
Rif. Nexans 10553865 - Paese rif. C1100056409
- Imballo: Tagliati a misura (m)
- Costruzione: (5G1)C
- Sezione nominale del conduttore del cavo: 1 mm²
- Numero di anime: 5
- Diametro esterno: 9,3 mm
- Quantitativo rame: 77 kg/km
- Peso approssimativo del cavo: 152 kg/km
TRAY CABLE C 7 x 1.00 mmq
Rif. Nexans 10553680 - Paese rif. C1100076409
- Imballo: Tagliati a misura (m)
- Costruzione: (7G1)C
- Sezione nominale del conduttore del cavo: 1 mm²
- Numero di anime: 7
- Diametro esterno: 10,1 mm
- Quantitativo rame: 101 kg/km
- Peso approssimativo del cavo: 186 kg/km
TRAY CABLE C 2 x 1,50 mmq
Rif. Nexans 10553691 - Paese rif. C1150026409
- Imballo: Tagliati a misura (m)
- Costruzione: (2x1,5)C
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Numero di anime: 2
- Diametro esterno: 8,2 mm
- Quantitativo rame: 53 kg/km
- Peso approssimativo del cavo: 110 kg/km
TRAY CABLE C 3 x 1.50 mmq
Rif. Nexans 10553698 - Paese rif. C1150036409
- Imballo: Tagliati a misura (m)
- Costruzione: (3G1,5)C
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Numero di anime: 3
- Diametro esterno: 8,6 mm
- Quantitativo rame: 71 kg/km
- Peso approssimativo del cavo: 118 kg/km
TRAY CABLE C 4 x 1.50 mmq
Rif. Nexans 10553702 - Paese rif. C1150046409
- Imballo: Tagliati a misura (m)
- Costruzione: (4G1,5)C
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Numero di anime: 4
- Diametro esterno: 9,3 mm
- Quantitativo rame: 89 kg/km
- Peso approssimativo del cavo: 155 kg/km
TRAY CABLE C 5 x 1.50 mmq
Rif. Nexans 10553707 - Paese rif. C1150056409
- Imballo: Tagliati a misura (m)
- Costruzione: (5G1,5)C
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Numero di anime: 5
- Diametro esterno: 10,1 mm
- Quantitativo rame: 108 kg/km
- Peso approssimativo del cavo: 183 kg/km
TRAY CABLE C 7 x 1.50 mmq
Rif. Nexans 10553663 - Paese rif. C1150076409
- Imballo: Tagliati a misura (m)
- Costruzione: (7G1,5)C
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Numero di anime: 7
- Diametro esterno: 10,9 mm
- Quantitativo rame: 143 kg/km
- Peso approssimativo del cavo: 226 kg/km
TRAY CABLE C 12 x 1.50 mmq
Rif. Nexans 10553659 - Paese rif. C1150126409
- Imballo: Tagliati a misura (m)
- Costruzione: (12G1,5)C
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Numero di anime: 12
- Diametro esterno: 14,8 mm
- Quantitativo rame: 240 kg/km
- Peso approssimativo del cavo: 384 kg/km
TRAY CABLE C 18 x 1.50 mmq
Rif. Nexans 10553657 - Paese rif. C1150186409
- Imballo: Tagliati a misura (m)
- Costruzione: (18G1,5)C
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Numero di anime: 18
- Diametro esterno: 17,2 mm
- Quantitativo rame: 346 kg/km
- Peso approssimativo del cavo: 557 kg/km
TRAY CABLE C 25 x 1.50 mmq
Rif. Nexans 10553650 - Paese rif. C1150256409
- Imballo: Tagliati a misura (m)
- Costruzione: (25G1,5)C
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Numero di anime: 25
- Diametro esterno: 20,2 mm
- Quantitativo rame: 472 kg/km
- Peso approssimativo del cavo: 727 kg/km
TRAY CABLE C 3 x 2.50 mmq
Rif. Nexans 10553664 - Paese rif. C1250036409
- Imballo: Tagliati a misura (m)
- Costruzione: (3G2,5)C
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Numero di anime: 3
- Diametro esterno: 9,6 mm
- Quantitativo rame: 106 kg/km
- Peso approssimativo del cavo: 169 kg/km
TRAY CABLE C 4 x 2.50 mmq
Rif. Nexans 10553668 - Paese rif. C1250046409
- Imballo: Tagliati a misura (m)
- Costruzione: (4G2,5)C
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Numero di anime: 4
- Diametro esterno: 10,5 mm
- Quantitativo rame: 136 kg/km
- Peso approssimativo del cavo: 214 kg/km
TRAY CABLE C 5 x 2.50 mmq
Rif. Nexans 10553674 - Paese rif. C1250056409
- Imballo: Tagliati a misura (m)
- Costruzione: (5G2,5)C
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Numero di anime: 5
- Diametro esterno: 11,2 mm
- Quantitativo rame: 166 kg/km
- Peso approssimativo del cavo: 246 kg/km
TRAY CABLE C 7 x 2.50 mmq
Rif. Nexans 10553678 - Paese rif. C1250076409
- Imballo: Tagliati a misura (m)
- Costruzione: (7G2,5)C
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Numero di anime: 7
- Diametro esterno: 12,4 mm
- Quantitativo rame: 223 kg/km
- Peso approssimativo del cavo: 313 kg/km
TRAY CABLE C 12 x 2.50 mmq
Rif. Nexans 10556366 - Paese rif. C1250126409
- Imballo: Tagliati a misura (m)
- Costruzione: (12G2,5)C
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Numero di anime: 12
- Diametro esterno: 16,6 mm
- Quantitativo rame: 312 kg/km
- Peso approssimativo del cavo: 531 kg/km
TRAY CABLE C 18 x 2.50 mmq
Rif. Nexans C1250186409 - Paese rif. C1250186409
- Imballo: Bobina (1000m)
- Costruzione: (18G2,5)C
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Numero di anime: 18
- Diametro esterno: 19,4 mm
- Quantitativo rame: 497 kg/km
- Peso approssimativo del cavo: 725 kg/km
TRAY CABLE C 25 x 2.50 mmq
Rif. Nexans C1250256409 - Paese rif. C1250256409
- Imballo: Bobina (1000m)
- Costruzione: (25G2,5)C
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Numero di anime: 25
- Diametro esterno: 23,8 mm
- Quantitativo rame: 635 kg/km
- Peso approssimativo del cavo: 1062 kg/km
TRAY CABLE C 3 x 4.00 mmq
Rif. Nexans C1400036409 - Paese rif. C1400036409
- Imballo: Bobina (1000m)
- Costruzione: (3G4)C
- Sezione nominale del conduttore del cavo: 4 mm²
- Numero di anime: 3
- Diametro esterno: 11 mm
- Quantitativo rame: 140 kg/km
- Peso approssimativo del cavo: 231 kg/km
TRAY CABLE C 4 x 4.00 mmq
Rif. Nexans 10553752 - Paese rif. C1400046409
- Imballo: Tagliati a misura (m)
- Costruzione: (4G4)C
- Sezione nominale del conduttore del cavo: 4 mm²
- Numero di anime: 4
- Diametro esterno: 11,6 mm
- Quantitativo rame: 205 kg/km
- Peso approssimativo del cavo: 279 kg/km
TRAY CABLE C 5 x 4.00 mmq
Rif. Nexans C1400056409 - Paese rif. C1400056409
- Imballo: Bobina (1000m)
- Costruzione: (5G4)C
- Sezione nominale del conduttore del cavo: 4 mm²
- Numero di anime: 5
- Diametro esterno: 13 mm
- Quantitativo rame: 176 kg/km
- Peso approssimativo del cavo: 340 kg/km
TRAY CABLE C 7 x 4.00 mmq
Rif. Nexans C1400076409 - Paese rif. C1400076409
- Imballo: Bobina (1000m)
- Costruzione: (7G4)C
- Sezione nominale del conduttore del cavo: 4 mm²
- Numero di anime: 7
- Diametro esterno: 14,8 mm
- Quantitativo rame: 294 kg/km
- Peso approssimativo del cavo: 468 kg/km
TRAY CABLE C 3 x 6.00 mmq
Rif. Nexans C1600036409 - Paese rif. C1600036409
- Imballo: Bobina (1000m)
- Costruzione: (3G6)C
- Sezione nominale del conduttore del cavo: 6 mm²
- Numero di anime: 3
- Diametro esterno: 13,1 mm
- Quantitativo rame: 232 kg/km
- Peso approssimativo del cavo: 345 kg/km
TRAY CABLE C 4 x 6.00 mmq
Rif. Nexans 10553760 - Paese rif. C1600046409
- Imballo: Tagliati a misura (m)
- Costruzione: (4G6)C
- Sezione nominale del conduttore del cavo: 6 mm²
- Numero di anime: 4
- Diametro esterno: 14,9 mm
- Quantitativo rame: 306 kg/km
- Peso approssimativo del cavo: 443 kg/km
TRAY CABLE C 5 x 6.00 mmq
Rif. Nexans C1600056409 - Paese rif. C1600056409
- Imballo: Bobina (1000m)
- Costruzione: (5G6)C
- Sezione nominale del conduttore del cavo: 6 mm²
- Numero di anime: 5
- Diametro esterno: 16,4 mm
- Quantitativo rame: 320 kg/km
- Peso approssimativo del cavo: 547 kg/km
TRAY CABLE C 7 x 6.00 mmq
Rif. Nexans C1600076409 - Paese rif. C1600076409
- Imballo: Bobina (1000m)
- Costruzione: (7G6)C
- Sezione nominale del conduttore del cavo: 6 mm²
- Numero di anime: 7
- Diametro esterno: 17,7 mm
- Quantitativo rame: 408 kg/km
- Peso approssimativo del cavo: 677 kg/km
TRAY CABLE C 3 x 10 mmq
Rif. Nexans C1B10036409 - Paese rif. C1B10036409
- Imballo: Bobina (1000m)
- Costruzione: (3G10)C
- Sezione nominale del conduttore del cavo: 10 mm²
- Numero di anime: 3
- Diametro esterno: 18,2 mm
- Quantitativo rame: 388 kg/km
- Peso approssimativo del cavo: 531 kg/km
TRAY CABLE C 4 x 10 mmq
Rif. Nexans 10553739 - Paese rif. C1B10046409
- Imballo: Tagliati a misura (m)
- Costruzione: (4G10)C
- Sezione nominale del conduttore del cavo: 10 mm²
- Numero di anime: 4
- Diametro esterno: 21,2 mm
- Quantitativo rame: 517 kg/km
- Peso approssimativo del cavo: 816 kg/km
TRAY CABLE C 5 x 10 mmq
Rif. Nexans C1B10056409 - Paese rif. C1B10056409
- Imballo: Bobina (1000m)
- Costruzione: (5G10)C
- Sezione nominale del conduttore del cavo: 10 mm²
- Numero di anime: 5
- Diametro esterno: 23,3 mm
- Quantitativo rame: 555 kg/km
- Peso approssimativo del cavo: 1005 kg/km
TRAY CABLE C 7 x 10 mmq
Rif. Nexans C1B10076409 - Paese rif. C1B10076409
- Imballo: Bobina (1000m)
- Costruzione: (7G10)C
- Sezione nominale del conduttore del cavo: 10 mm²
- Numero di anime: 7
- Diametro esterno: 25,5 mm
- Quantitativo rame: 750 kg/km
- Peso approssimativo del cavo: 1252 kg/km
TRAY CABLE C 3 x 16 mmq
Rif. Nexans C1B16036409 - Paese rif. C1B16036409
- Imballo: Bobina (1000m)
- Costruzione: (3G16)C
- Sezione nominale del conduttore del cavo: 16 mm²
- Numero di anime: 3
- Diametro esterno: 21,2 mm
- Quantitativo rame: 570 kg/km
- Peso approssimativo del cavo: 882 kg/km
TRAY CABLE C 4 x 16 mmq
Rif. Nexans 10554056 - Paese rif. C1B16046409
- Imballo: Tagliati a misura (m)
- Costruzione: (4G16)C
- Sezione nominale del conduttore del cavo: 16 mm²
- Numero di anime: 4
- Diametro esterno: 23,4 mm
- Quantitativo rame: 789 kg/km
- Peso approssimativo del cavo: 1107 kg/km
TRAY CABLE C 5 x 16 mmq
Rif. Nexans C1B16056409 - Paese rif. C1B16056409
- Imballo: Bobina (1000m)
- Costruzione: (5G16)C
- Sezione nominale del conduttore del cavo: 16 mm²
- Numero di anime: 5
- Diametro esterno: 26,2 mm
- Quantitativo rame: 799 kg/km
- Peso approssimativo del cavo: 1305 kg/km
TRAY CABLE C 7 x 16 mmq
Rif. Nexans C1B16076409 - Paese rif. C1B16076409
- Imballo: Bobina (1000m)
- Costruzione: (7G16)C
- Sezione nominale del conduttore del cavo: 16 mm²
- Numero di anime: 7
- Diametro esterno: 28,4 mm
- Quantitativo rame: 1217 kg/km
- Peso approssimativo del cavo: 1718 kg/km
TRAY CABLE C 4 x 25 mmq
Rif. Nexans 10554061 - Paese rif. C1B25046409
- Imballo: Tagliati a misura (m)
- Costruzione: (4G25)C
- Sezione nominale del conduttore del cavo: 25 mm²
- Numero di anime: 4
- Diametro esterno: 28,3 mm
- Quantitativo rame: 1085 kg/km
- Peso approssimativo del cavo: 1636 kg/km
TRAY CABLE C 5 x 25 mmq
Rif. Nexans C1B25056409 - Paese rif. C1B25056409
- Imballo: Bobina (1000m)
- Costruzione: (5G25)C
- Sezione nominale del conduttore del cavo: 25 mm²
- Numero di anime: 5
- Diametro esterno: 31 mm
- Quantitativo rame: 1344 kg/km
- Peso approssimativo del cavo: 2042 kg/km
TRAY CABLE C 4 x 35 mmq
Rif. Nexans 10554062 - Paese rif. C1B35046409
- Imballo: Tagliati a misura (m)
- Costruzione: (4G35)C
- Sezione nominale del conduttore del cavo: 35 mm²
- Numero di anime: 4
- Diametro esterno: 32,6 mm
- Quantitativo rame: 1645 kg/km
- Peso approssimativo del cavo: 2217 kg/km
TRAY CABLE C 5 x 35 mmq
Rif. Nexans C1B35056409 - Paese rif. C1B35056409
- Imballo: Bobina (1000m)
- Costruzione: (5G35)C
- Sezione nominale del conduttore del cavo: 35 mm²
- Numero di anime: 5
- Diametro esterno: 35,5 mm
- Quantitativo rame: 2006 kg/km
- Peso approssimativo del cavo: 2665 kg/km
TRAY CABLE C 4 x 50 mmq
Rif. Nexans 10554063 - Paese rif. C1B50046409
- Imballo: Tagliati a misura (m)
- Costruzione: (4G50)C
- Sezione nominale del conduttore del cavo: 50 mm²
- Numero di anime: 4
- Diametro esterno: 37,4 mm
- Quantitativo rame: 2112 kg/km
- Peso approssimativo del cavo: 2907 kg/km
TRAY CABLE C 4 x 70 mmq
Rif. Nexans 10554064 - Paese rif. C1B70046409
- Imballo: Tagliati a misura (m)
- Costruzione: (4G70)C
- Sezione nominale del conduttore del cavo: 70 mm²
- Numero di anime: 4
- Diametro esterno: 43,8 mm
- Quantitativo rame: 3181 kg/km
- Peso approssimativo del cavo: 3835 kg/km
Descrizione
Descrizione
Norme
-
InternazionaleUL and CSA approval
Cavi progettati per applicazioni statiche, resistenti all'olio.
Applicazioni:
- Macchine utensili
- Macchine per la lavorazione del legno
- Macchine per la lavorazione del marmo
- Robotica in genere
- Settore industriale in genere
- Turbine eoliche
Omologazioni:
UL MTW
UL TC-ER 90°C 600V
UL WTTC 90°C 1000V
UL DP-1
UL AWM 600V
C(UL) CIC/TC
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Rame ricotto
Isolamento
PVC
Colore dell'isolamento
Nero numerato Giallo/Verde
Drain wire
Rame stagnato
Schermatura
Treccia in rame stagnato cop. 85%
Guaina esterna
Composto speciale di PVC
Colore della guaina esterna
Nero
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U
600 V
Tensione di prova
2000 V
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Campo d'applicazione
Fixed installations
Temperatura Operativa
-5 ... 90 °C
Raggio di curvatura minimo, posa fissa (XD)
20
Ritardante la fiamma
UL 1581 SEC. 1160 AND CSA FT4
Resistenza all'olio
Yes
I nostri siti web
Seleziona il tuo paese per trovare i nostri prodotti e soluzioni
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
