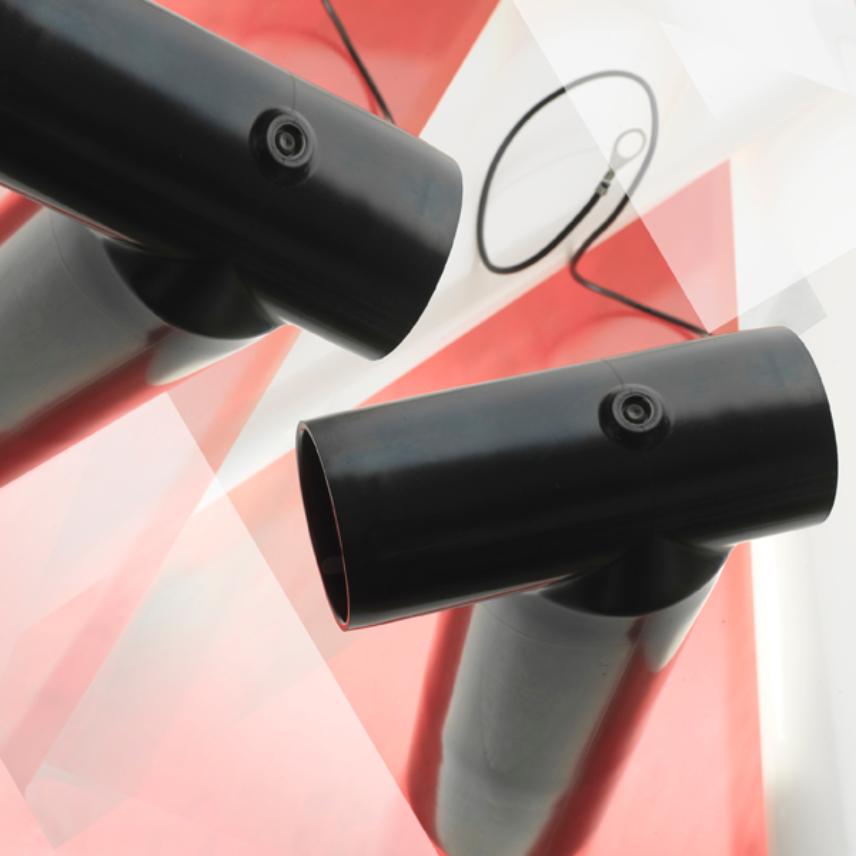

489TB - Interface C - Tee connector

Descrizione

Descrizione

Norme

  • Internazionale
    CENELEC EN 50180; CENELEC HD 629.1







Application

Separable tee shape connector (bolted type) designed to connect polymeric
insulated cable to equipment (transformers, switchgear, motors, ...).
Also connects cable to cable when using the appropriate mating parts.

Technical characteristics

  • A thick conductive EPDM jacket provides a total safe to touch screen.
  • Each separable connector is tested for AC withstand and partial

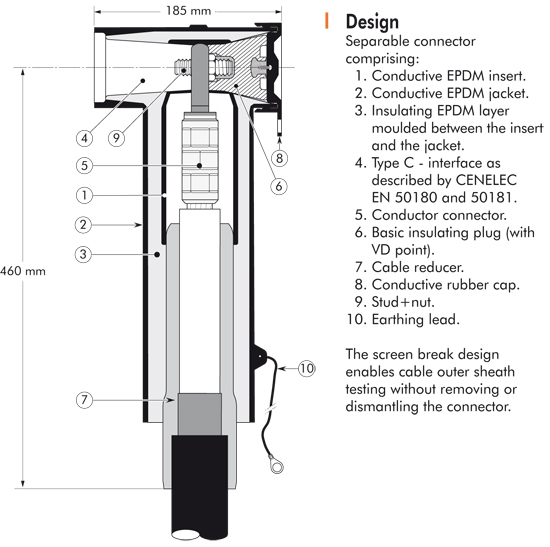

Design

Caratteristiche

Caratteristiche

Caratteristiche costruttive

Caratteristiche costruttive

Forma connettore
T-shaped
Tipo connettore
Female
Materiale del conduttore
Rame o alluminio
Tecnologia
Slip-0n

Caratteristiche dimensionali

Caratteristiche dimensionali

Sezione del conduttore, intervallo
630 ... 1200 mm²

Caratteristiche elettriche

Caratteristiche elettriche

Tensione nominale Uo/U (Um)
-
Maximal partial discharge at 2Uo
10 pC
Tensione di resistenza dielettrica, 50Hz per 1 min
93,5 kV
Tensione d'impulso
200 kV

Caratteristiche d'utilizzo

Caratteristiche d'utilizzo

Interfaccia
C (630 - 1250A)
