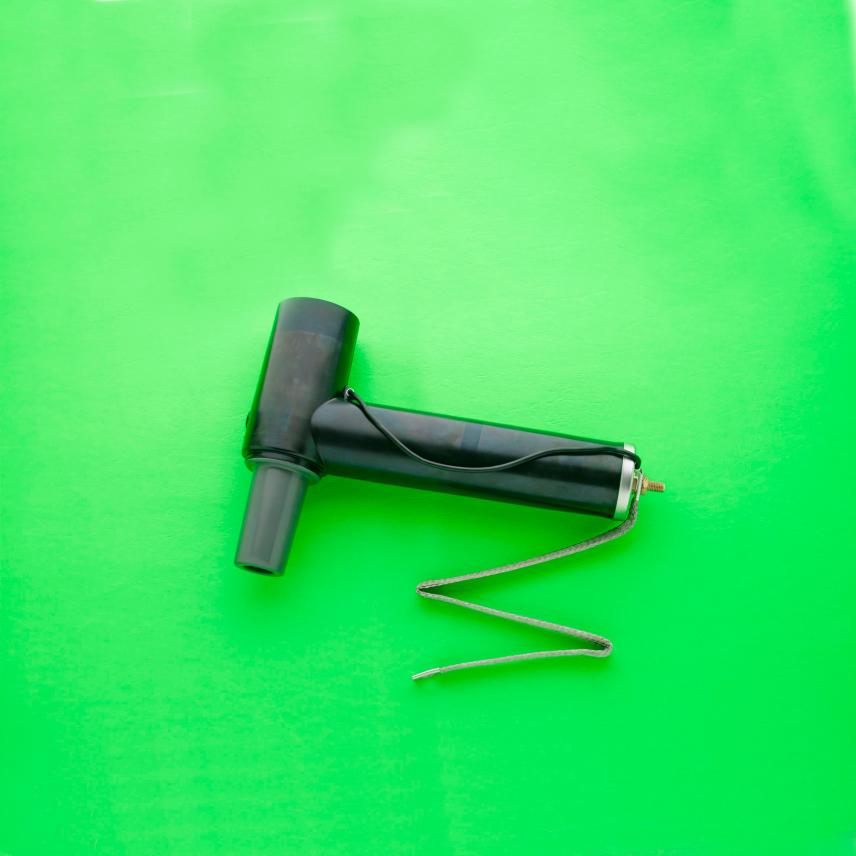

400PB-10SA - Interface C - Surge arrester
400PB-10SA - Interface C - Surge arrester
Up to 42 kV
EUROMOLD Surge arrester
- Rif. Nexans : 400PB-XSA
Descrizione
Descrizione
Norme
-
ProductCENELEC EN 50180
-
TestCENELEC HD 629.1
Application
Surge arrester designed to protect medium voltage components, including transformers, equipment, cable and accessories from high voltage surges resulting from lightning or switching.
Technical characteristics

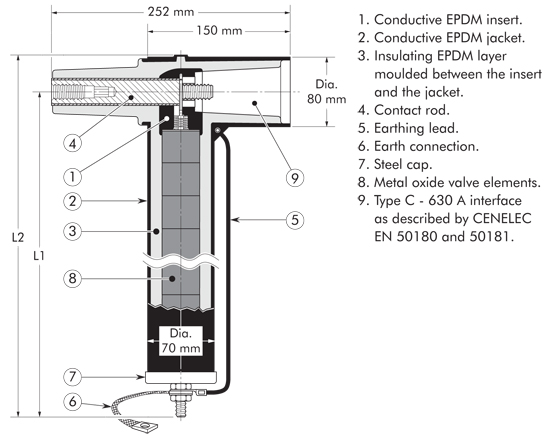

- This surge arrester is a metal oxide varistor surge arrester in an elbow configuration.
- Each arrester is tested for AC withstand, partial discharge and critical voltage prior to leaving the factory.
Design
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Forma connettore
Surge arrester
Tipo connettore
Male
Materiale del conduttore
Rame o alluminio
Tecnologia
Slip-0n
Caratteristiche dimensionali
Caratteristiche dimensionali
Sezione del conduttore, intervallo
0 ... 0 mm²
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
20,8/36 (42) kV
Maximal partial discharge at 2Uo
10 pC
Tensione di resistenza dielettrica, 50Hz per 1 min
93,5 kV
Tensione d'impulso
0 kV
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Interfaccia
C (630 - 1250 A)
Risorse
Risorse
Documentazione
Shielded surge arresters
pdf — 1.0 MB
400PB-XSA catalogue page
pdf — 212.9 kB
Installation instruction 400PB-XSA
pdf — 2.6 MB
