400A-24B - Interface C - In-air bushing
400A-24B - Interface C - In-air bushing
Up to 24 kV - 630 A
EUROMOLD In-air bushing
- Rif. Nexans : 400A-24B
Descrizione
Descrizione
Norme
-
ProductCENELEC EN 50180
-
InternazionaleIEC 60137
Application
For use in equipment insulated air, typically for dry type transformers, motors, switchgear, capacitors...
Technical characteristics
Each bushing is tested for AC withstand and partial discharge prior to leaving the factory.

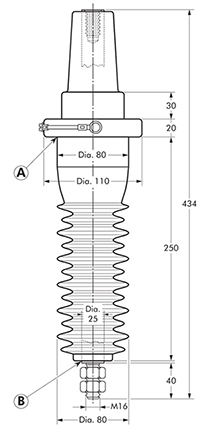

Design
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Forma connettore
Bushing
Tipo connettore
Male
Materiale del conduttore
Rame
Tecnologia
Slip-0n
Caratteristiche dimensionali
Caratteristiche dimensionali
Sezione del conduttore, intervallo
0 ... 0 mm²
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
12.7 / 22 (24) kV
Maximal partial discharge at 2Uo
10 pC
Tensione di resistenza dielettrica, 50Hz per 1 min
57 kV
Tensione d'impulso
125 kV
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Interfaccia
C (630 - 1250 A)
Risorse
Risorse
Documentazione
400A-24B catalogue page
pdf — 301.5 kB
Separable screened connector systems
pdf — 2.7 MB
400A-24B installation instruction
pdf — 291.9 kB
